ПЕРИФЕРИЙНОЕ ОБОРУДОВАНИЕ
Периферия
Периферия – вспомогательное оборудование, требующееся для работы термопластавтоматов, используемых в производстве литых пластмассовых изделий.
Периферия включает целый ряд специальных приспособлений, в числе которых - устройства, отвечающие за автоматизацию процессов, доставку и загрузку пластических материалов, подготовку воды, сбор, хранение, переработку и повторное использование отходов. Различная периферия обеспечивает обработку материала любыми способами, включая сушку, дробление, дозирование и иные манипуляции.
Периферия для загрузки сырья представлена вакуумными загрузчиками сырья, комплектующимися фильтрами, микропроцессорами, а также системами защиты от перегрузки и системами контроля уровня загружаемого материала.
Периферия для сушки сырья размещается на самих термопластавтоматах, либо на специальных рамах. Данный вид оборудования называется бункерами для сушки сырья или сушилками. Их объем может колебаться в широких пределах.
Периферия, отвечающая за теплообменные процессы, представлена специальными устройствами – теплообменниками, в конструкцию которых входит каркас, система металлических труб и чугунные концевики. Использование термостатов обеспечивает поддержание требуемой температуры пресс-формы.
ПЕРИФЕРИЙНОЕ ОБОРУДОВАНИЕ К ТЕРМОПЛАСТАВТОМАТУ

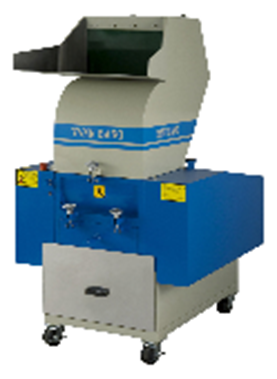

МОЩНАЯ ДРОБИЛКА СЕРИИ YBC
 |
 |
| Модели |
Мощнсть (л/с) |
Размер зева (мм) |
Производитель ность (кг/ч) |
Вес (кг) |
Габариты (ДхШхВ) (мм) |
| YBC-5 | 5 | 1250х250 | 90~200 | 180 | 1100х635х1300 |
| YBC-7.5 | 7,5 | 320х320 | 100~300 | 350 | 1255х710х1360 |
| YBC-10 | 10 | 380х380 | 150~400 | 550 | 1400х830х1500 |
| YBC-15 | 15 | 460х460 | 200~500 | 650 | 1880х970х1850 |
| YBC-20 | 20 | 500х500 | 400~800 | 1500 | 2000х1160х2050 |
| YBC-30 | 30 | 600х600 | 500~1000 | 1800 | 2250х1290х2250 |
| YBC-40 | 40 | 700х700 | 600~1200 | 2100 | 2400х1370х2400 |
| YBC-50 | 50 | 800х800 | 700~1400 | 2600 | 2600х1500х2520 |
| YBC-75 | 75 | 900х900 | 800~1600 | 3500 | 2750х1600х2650 |
| YBC-100 | 100 | 1000х1000 | 900~1800 | 4500 | 2900х1700х2800 |

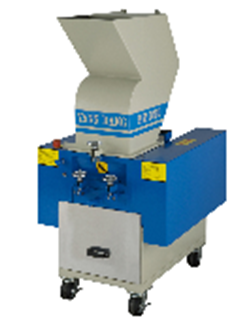

ДРОБИЛКА СЕРИИ YBCS
 |
 |
| Модели |
Мощнсть (л/с) |
Размер зева (мм) |
Производитель ность (кг/ч) |
Вес (кг) |
Габариты (ДхШхВ) (мм) |
| YBCS-1 | 1 | 200х250 | 40~60 | 150 | 1000х585х1280 |
| YBCS-2 | 2 | 250х250 | 50~80 | 170 | 1000х635х1280 |
| YBCS-3 | 3 | 300х250 | 60~98 | 190 | 1000х685х1280 |
| YBCS-5 | 5 | 350х250 | 70~100 | 230 | 1000х735х1280 |

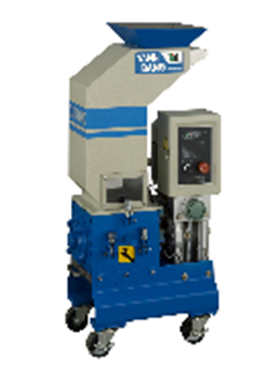

ГРАНУЛЯТОР СЕРИИ YBCSS
 |
 |
 |
| Модели |
Мощнсть (л/с) |
Размер зева (мм) |
Производитель ность (кг/ч) |
Вес (кг) |
Габариты (ДхШхВ)(мм) |
| YBCSS-1 | 1 | 165х236 | 80~120 | 150 | 705х500х920 |
| YBCSS-2 | 2 | 256х236 | 120~150 | 170 | 800х500х920 |
| YBCSS-3 | 3 | 346х236 | 150~200 | 215 | 890х500х920 |

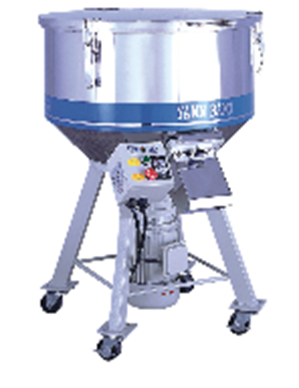

| МИКСЕР СЕРИИ YBVM |
 |
| Технические характеристики |
| Модели |
Мощнсть мотора (кВт) |
Вместимость | Вес (кг) |
Габариты (ДхШхВ) (мм) |
| YBVM-50 | 3 | 50 | 120 | 800х800х1100 |
| YBVM-100 | 4 | 100 | 150 | 980х980х1200 |
| YBVM-150 | 5,5 | 150 | 200 | 1000х1000х1360 |

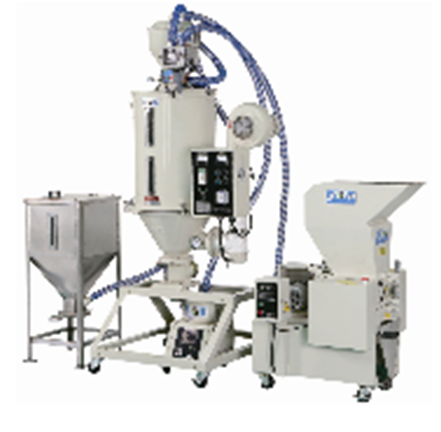

| СИСТЕМА МГНОВЕННОЙ ПЕРЕРАБОТКИ |
 |
| СМЕСИТЕЛЬ-ДОЗАТОР |
 |
| Модели |
Мощнсть мотора (кВт) |
Дозирующий шнек (мм) |
Дозирующая производите льность (кг/ч) |
Емкость бункера (кг) |
Вес (кг) |
|
MFP-ASM FPS-AS |
0.09 | 12x10x2 | 0,2-1,98 | 13 | 25 |
|
MFP-A1 MFPS-A1 |
0.09 | 26x6x2 | 0,49-4,9 | 18 | 62 |
|
MFP-A2 MFPS-A2 |
0.09 | 26х9х2 | 0,81-8,1 | 18 | 62 |
|
MFP-A3 MFPS-A3 |
0.09 | 30х15х2 | 2,04-20,4 | 18 | 62 |
|
MFP-A4 MFPS-A4 |
0.09 | 30х30х2 | 4,32-43,2 | 18 | 62 |
| MIXER-A | 0.06 | 17 | |||
| MIXER-B | 0.09 | 27 | |||
| MIXER-K | 0.09 | 20~50 |

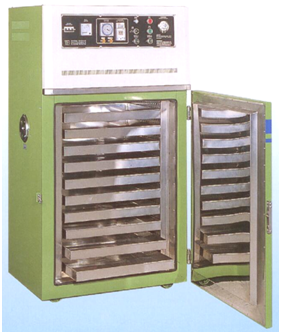

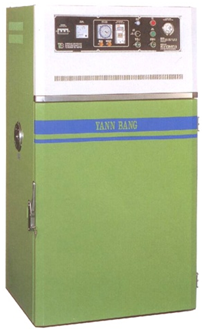

| СУШИЛЬНАЯ КАМЕРА | ||
 |
 |
 |
| Модели | YBO - 2 | YBO - 3 | YBO - 4 |
| Внутренние размеры (ШхДхВ) (см) | 60х50х65 | 60х50х95 | 80х60х95 |
| Наружные размеры (ШхДхВ) (см) | 90х64х139 | 90х70х165 | 109х75х184 |
| Мощность мотора (кВт) | 0,1875 | 0,1875 | 0,375 |
| Мощность нагревателя (кВт) | 4(1х4) | 4(1х4) | 6(1х6) |
| Количество поддонов | 7 | 10 | 12 |
| Размер поддонов с материалом (ШхДхВ) (см) | 59х49х4 | 59х50х5 | 79х60х5 |
| SUS 430 | |||
| Вес (кг) | 210 | 230 | 320 |
| Производительность (кг) | 52 | 75 | 125 |
| Материал | SS41 (SS41 Steel Plate) | ||
| Температурный диапазон (С) | 40 ~ 180 | ||
| Точность | ±1,5% | ||

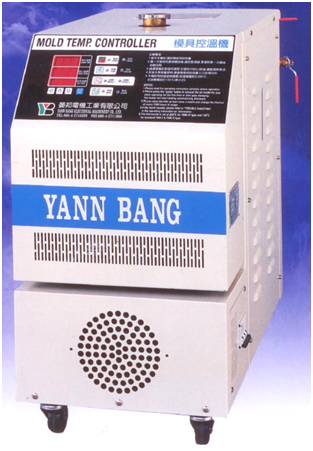

| АВТОМАТИЗИРОВАННЫЙ КОНТРОЛЛЕР ПРЕСС-ФОРМЫ |
 |
| Технические характеристики |
| Модели | YBMI-150-05S | YBMI-150-10S | YBMI-200-05S | YBMI-200-10S | YBMD-120-05S | YBMD-120-10S |
| Носитель | Вода и масло | Вода | ||||
| Температурный диапазон (С) |
(Масло): 45~150 (Вода): 40~95 |
(Масло): 45~200 (Вода): 40~95 |
40 ~ 120 | |||
| Мощность насоса (л/с) | 0,5 | 1 | 0,5 | 1 | 0,5 | 1 |
| Мощность нагревателя (кВт) | 4,5х2 | 4,5х2 | 5,1х2 | 5,1х2 | 4,5х2 | 4,5х2 |
| Емкость бака (л) | 8 | |||||
| Производительность насоса (л/мин) | 35 | 40 | 35 | 40 | 35 | 40 |
| Производительность насоса (л/мин) | 35 | 40 | 35 | 40 | 35 | 40 |
| Давление в насосе (кг/см2) | 1,4 | 2 | 1,4 | 2 | 1,4 | 2 |
| Размеры (ДхШхВ) (см) | 69х36х70 | 69х36х70 | 69х36х70 | 69х36х70 | 69х36х70 | 69х36х70 |
| Вес (кг) | 54 | 59 | 70 | 74 | 41 |
46 |
