Электродинамический стенд для испытаний на вибрацию Tiravib TV 59320/AIT-440

Вибростенды TIRA воспроизводят условия окружающей среды при исследованиях прочности и надежности во всех областях испытаний на вибрации. Генераторы предназначены для длительной работы и отличаются высокой поперечной жесткостью. Электродинамический генератор поставляется на жесткой вращающейся раме, благодаря чему возможно возбуждение в горизонтальном и вертикальном направлении.

Пневматическая компенсация нагрузки позволяет автоматически достигать номинального смещения даже при испытаниях с большой нагрузкой. Стандартная компенсация каждой рамы предусматривает виброгасители, которые сводят к минимуму передачу вибрации на пол, так что в большинстве случаев дополнительный фундамент не требуется. Виброгенератор охлаждается необслуживаемым вентилятором, а воздух, используемый в качестве охлаждающего агента, забирается через фильтр.

Генераторы вибраций, усилители и системы контроля вибраций TIRA объединяются в законченные испытательные системы для документирования качества продукции согласно международным стандартам (DIN, ISO, BS, MIL, IEC, ASTM).

Позволяют проводить все типы испытаний, предусмотренные ГОСТ Р-8-568, и для военной приёмки.

Система виброиспытаний Tiravib TV 56263/LS-340 включает в себя вибрационный стенд, усилитель мощности и систему охлаждения.

Усилитель мощности с воздушным охлаждением обладает выходной мощностью в 11 000 ВА. Усилитель оснащён новейшими транзисторами MOSFET, работающих в режиме цифровых импульсов. Несимметричный вход позволяет работать на широком диапазоне частот с высокой эффективностью.

Преимущества цифровых усилителей:

Высокоэффективная система охлаждения с низким уровнем энергопотребления;
Компактность модулей позволяет сберечь рабочее место для управления системой;
Низкое общее энергопотребление;

Технические характеристики вибрационного стенда:

Номинальная выталкивающая сила:

синус: 20 300 Н;
ШВС: 18 000 Н;
удар: 60 000 Н;

Диапазон частот: 5-3000 Гц;
Основная резонансная частота: >2400 Гц;
Максимальное виброперемещение: 50.8 мм;
Максимальная скорость:

синус: 2 м/с;
ШВС: 1.8 м/с;
удар: 2.5 м/с;

Жёсткость: 150 Н/мм;
Максимальный вес тестируемого образца: 410 кг;
Вес с качающейся опорой: 2250 кг;
Диаметр арматуры: 440 мм;
Необходимая подача воздуха: 6 бар

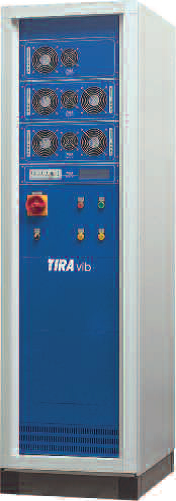

Технические характеристики усилителя мощности:

Выходная мощность: 34 000 ВА;
Частотный диапазон: постоянный ток – 4 кГц;
Максимальное напряжение: 150В;
Максимальная сила тока: 225А;
Нагрузочное сопротивление: 1 Ом;
Напряжение выходного сигнала: 2.5/5/10 В, регулируемое;
Искажение: менее 0.7%;
Отношение «сигнал-шум» - более 90 дБ;
Габаритные размеры: 600*2200*800 мм;
Вес: 515 кг;
Электропитание: 400В/50ГЦ/3ф;
Максимальное энергопотребление при 400В: 27 кВА

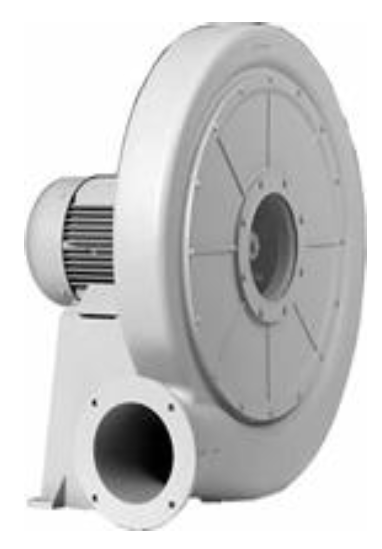

Технические характеристики вентилятора обдува:

Максимальная производительность: 870 м3/ч;
Мощность: 7 кВт;
Присоединительный диаметр: 100 мм;
Длина шланга: 5 м;
Вес: 104 кг;
Габаритные размеры: 560*605*695 мм;
Максимальный уровень шума: 86 дБ;
Максимальная выходная мощность: 10 кВА

Описание системы управления VR9502:

Система управления VR9502 (интегрируется с компьютером) соответствует всем требованиям, предъявляемым к высококлассной системе управления вибродинамическим комплексом. Она сочетает в себе высокотехнологичное оборудование и простоту в использовании посредством компьютера. Система управления позволяет проводить различные виды испытаний, включая испытания на синусоидальные вибрации, ШСВ и испытания на удар, обеспечивая пользователя графической индикацией процессов.

В состав системы входят следующие компоненты:

2-канальный контроллер VR9502 Revolution VibrationVIEW;
2 аналоговых входа;
1 аналоговый выход;
ПО для проведения испытаний на синусоидальную вибрация, ШВС и стандартный удар;
датчики вибрации 10 mV/g с кабелями антивибрационными термостойкими длиной 6 метров – 2 шт. с магнитами.
