Листогиб

Листогиб - устройство, которое позволяет полностью завершить процесс вальцовки за один проход.

Под вальцовкой подразумевают процесс деформирования листового металла по заданному направлению. Вальцевать можно любые пластичные металлические сплавы. Вальцовка применяется для производства готовых деталей, точных заготовок для штамповки и т.д.
Купить листогиб Листогиб не нуждается в предварительной подгибке краев листа и его перезаправке. Процесс полностью автоматизирован - он формирует лист в готовое изделие, не требующее дополнительной подгонки. Вальцуемый лист подается с одной стороны машины, при этом он заправляется в листогиб строго горизонтально, в отличие от 3-х валковых машин, в которые его необходимо подавать под наклоном. Технология, использующая планетарные направляющие, обеспечивает максимально возможный короткий край листа. Работающее по такому принципу устройство имеет небольшие габариты и высокую точность работы. Четыре вала, которыми оно оснащено, обеспечивают надежность, скорость и большую продуктивность благодаря безупречному ходу вальцуемого листа. Устроенный подобным образом листогиб - быстрая, удобная и простая машина для вальцовки, изготовленная из высокопрочной стали и отличающаяся надежной конструкцией.

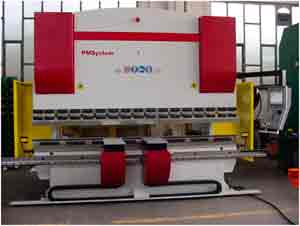

Листогиб гидравлический модель GLADIATOR 165/33

Технические особенности Один пресс
Макс. давление листогиба кН 3050
Максимальная длина гибки, мм 3300
Расстояние между гнездами, мм 2700
Глубина зева, мм 510
Ход балки листогиба, мм 250
Сила хода заднего упора, мм 520
Макс. расстояние между балкой и столом, мм 465
Ширина стола, мм 90
Достигаемая скорость, мм/сек 180
Рабочая скорость, мм/сек 0-10
Скорость возвращения, мм/сек 150
Мощность мотора, кВт 18,5
Достигает веса, кг 15.300
Общие параметры листогиба:

Макс. длинна, мм 3.900
Макс. ширина, мм 2.100
Макс. высота, мм 3.000
Встроенный
Питание листогиба:

Трехфазное напряжение с нейтральным питанием 400 Вт AC±10%
Частота 60 Гц ±10%
Вспомогательное напряжение системы 24 Vac
Защита электрошкафа IP54
Требования окружающей среды и климата
Температура рабочего помещения 7 : 40 °C
Температура хранения -10 : 45 °C
Высота Менее 1000 м над уровнем моря
Влажность Макс 90%
Охлаждение Вентилятор

Конфигурация листогиба GLADIATOR 165/33

  • Гидравлические части с компонентами HOERBIGER
  • Электрооборудование с защитой кабелей питания с компонентами SIEMENS
  • Электрошкаф с переключателем безопасности, остановкой нажатия при открытии панели
  • Контролирующая педаль вверх/вниз
  • Кнопочная панель с двойными одновременными кнопками и системой экстренной остановки
  • Рабочие циклы: Импульс-Полуавтомат-Автомат
  • 17 регулируемых промежуточных части
  • Самоцентрируемый стол для формы
  • Нож модель 1012/35 R= 1°из закаленной и отшлифованной стали C.50, 4 штуки 835 мм
  • 4Вт пуансон модель 2009 V= 16, 22, 35, 50 мм. 88° из закаленной и отшлифованной стали C.50, 4 штуки 835 мм
  • Задний упор осей Х и R, ход оси Х 500 мм, ход оси R 120 мм с синхронными бесщеточными двигателями установленными на закаленных и обработанных направляющих, перевод на шариковые винты с 2 вручную регулируемыми упорами. Ось Z регулируется вручную с передней пневматической остановкой.
  • Электроконтроль гибки по средствам ЧПУ DA 69W, визуальная 3d графика, контролирующая оси Y1-Y2-X и R осей. Примечание: программа DA 69W предустановленна на компьютер с компонентом RS 232 по средствам кабеля (макс дистанция 30 м, для кабеля большей длинны необходимо уточнение)
  • Машина поставляется без масла
  • Фронтальная защита с внешними шторками и световым датчиком безопасности прошли сертификацию СЕ
  • Внешняя рама имеет монолитную структуру из горячекатаных листов стали Fe 520 сваренных вместе.
  • Гидравлические цилиндры изготовлены из из высокопрочных сталей с хромированной стержнем
  • Гидравлические части изготовлены из компонентов ведущих мировых производителей. Состоит из электроконтролируемых пропорционных клапанов с независимым контролем двух цилиндров. Фильтры и система отсоса SPEED FLUID, гарантирует идеальную работу системы
  • Идеальная параллельная рама с рабочим столом гарантирует две линейных энкодера Givi Misure, которые контролируются электроникой.

Прессы в системе Тандем согласовывают работу по средствам ЧПУ и линейки:

Купить листогиб

  1. Максимальное усилие гибки, к.н. (3050).
  2. Максимальная длинна гибки, мм (3300).
  3. Управляющий блок ЧПУ  с программным обеспечением управления осями на 1-ом прессу и Х1-Х2-R1-R2-Z1-Z2 обеспечивается ЧПУ DA 69W c трехмерной графикой.
  4. Система контроля верхних траверсов по средством ЧПУ Delem и измерительной линейки GIVI.
  5. Имеется комплекты промежуточных вставок для крепления пуансонов для каждого пресса.
  6. Система компенсации прогиба верхних траверс (бомбирование).
  7. Автоматические задние упоры с горизонтальным перемещением до 1000 мм, с 6-ю контролирующими осями.
  8. Системы безопасности рук операторов в листогибе - фотодетектор.
  9. Переналаживаемые передние суппорта с подвижными передними упорами с линейкой имеются на прессе.
  10. Блокировка пуансонов и матриц на прессе пневматическая, более экономичная и ремонтопригодная.
  11. В листогибе имеется программное обеспечение для расчета гибочных операций на офисном компьютере.
  12. Пресс обеспечен комплектами секционных рабочих частей 4-х типоразмеров системы PROMECAM-AMADA.

ОДО «Промышленная инвестиционная группа» - один из крупнейших поставщиков широкого спектра услуг в области промышленного оборудования, предлагает своим клиентам купить листогиб в Минске по выгодной цене!

Смотрите также: гидравлический пресс, профильный трубогиб, обрабатывающий центр с ЧПУ.
