Трубогиб

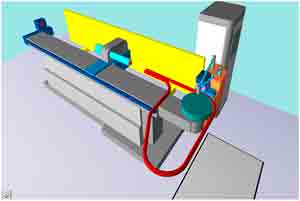

Трубогибочный станок (трубогиб) OD325 mm

Трубогибочный станок - это устройство для сгибания стальных труб без шва (ГОСТ 8732-78) диаметром до 4 дюймов. Без особого напряга можно в ручную сгибать трубы на угол до 900. При этом не требуется предварительный нагрев и набивание труб песком.


Цена от 3 200 000 000 бел. руб. КУПИТЬ

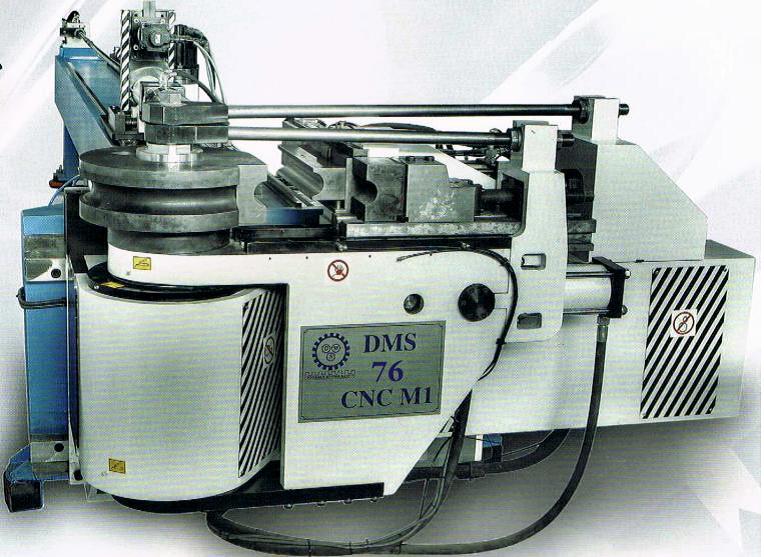

Трубогиб DMS 76 CNC M1 1D-3D CNC (компания ATIS Machinery)
Характеристики  Требования   DMS 76 CNC M1 1D-3D CNC
Макс. размер трубы
(углеродистая сталь – Сталь 20)
⊘76х4,5 мм ⊘76х4,5 мм
Макс. размер трубы
(углеродистая сталь – Сталь 20)
⊘76х3 мм ⊘76х3 мм
Макс. длина устанавливаемой
трубы – не менее 6000 мм.
6000 мм 6000 мм
Радиус гиба – от 1D до 3D. 1D-3D 1D-3D

Цена от 2 089 304 000 бел. руб. КУПИТЬ

Обработка металла требуется в самых различных областях промышленного производства и требует оборудования, обладающего определенными характеристиками и возможностями.
ТрубогибНередко возникает необходимость придать металлической трубе определенную форму, согнув ее под нужным углом, либо разрезать ее на куски.
Для сгибания бездорновым методом используется специальное металлообрабатывающее оборудование - трубогиб, которые бывают ручными и гидравлическими. Последний может оснащаться электрическим двигателем. Гидравлический трубогибочный станок наилучшим образом приспособлен к работе в любых условиях. Он повсеместно используется в строительстве и машиностроении. Трубогиб позволяет сгибать профильные трубы круглого и квадратного сечения под углом до 180 градусов.
Труборезной станок используют для резки металлических труб различной прочности и диаметра. Гидравлический станок такого вида, оснащенный режущими ножами из высокопрочной стали специальной закалки, позволяет выдерживать точность размера и избегать образования заусенцев при резке любой формы, толщины и диаметра.
Металлообрабатывающее оборудование, представленное на нашем сайте, отличается высоким уровнем функциональности, а также полностью соответствуют заявленному качеству. Ориентируясь на отечественный рынок, мы предлагаем оборудование по металлообработке, наилучшим образом приспособленное к работе в условиях отечественных производств.
Реализуемое нами оборудование имеет длительный гарантийный срок обслуживания, отличается высокой производительностью, надежностью и минимальной стоимостью, а также может быть поставлено под заказ.

ХАРАКТЕРИСТИКИ
Y= Гибка Х= Продвижение Z= Вращение
B1= Поперечное движение цанги
В2= Поперечное движение сердечника


Макс диаметр круглой трубы

мм

90х7
Макс диаметр и варьируемый радиус CLR мин 10D мм 80x2
Полезная рабочая длина мм 5.100
Y макс. скорость гибки °/1” 45
Y допуск +/-° 0,1
X макс. скорость  перемещения mm 1° 650
X допуск +/- mm

0,1
Z макс. скорость вращения °/1” 180
Z допуск +/-° 0,1
Гибка Только по или только против часовой стрелки
Вольтаж В 400
Частота Гц 50
Установленная мощность кВт 35
Параметры машины Мм 5.600 х 1.200 х 1.200
Контрольный шкаф Мм 900 х 600 х 1800
Общий вес Кг 5500

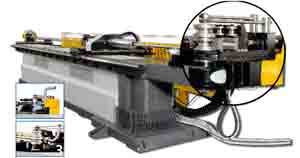

Автоматический трубогиб с ЧПУ:

  • 5 осей (Y= Гибка Х= Продвижение Z= Вращение B1= Поперечное движение цанги В2= Поперечное движение сердечника)
  • Машина сконструирована из стали высокого качества
  • Осевое перемещение осуществляется по средствам бесщеточных моторов и серво-усилителей
  • Гидравлическая сила для движения сердечника и зажима
  • Труба перемещается через цанг 80
  • Поставляется с теплообменником, автоматическим смазочным устройством сердечника, автоматическим выведением сердечника

Панель управления трубогиба:

  • Плоская индустриальная панель ПК
  • DRAM 512 Mb
  • Монитор составляет 19 дюймов LCD TFT SVGA
  • Сенсорная панель
  • USB
  • Порт RS232
  • Соединение  ETHERNET
  • Клавиатура и Мышь
  • ОС WINDOWS XP

Программное обеспечение на русском языке:

  • Все функции могут быть выполнены в ручном режиме
  • Полуавтоматические и автоматические режимы
  • Загрузка макс 6 программ
  • Программируемая смазка сердечника
  • Скорость каждой оси и каждой гибки, может программироваться
  • Мощность продвижения трубогиба – программируемая
  • Автоматический подсчет общей длины трубы
  • Автоматический подсчет пересъемки трубы
  • Автоконтролирующая программа
  • Автоматический подсчет упругости
  • Счетчик заготовок
  • Хранилище данных в памяти
  • Статус Входа/Выхода и Synoptic form

Состав металлообрабатывающего оборудования:

Трубогиб

  • Трубогиб с графическим контролем и симуляцией
  • Рабочая длина 5100 мм
  • Подвижные скользящие суппорта
  • Скользящий суппорт матрицы
  • Алюминиевая плита безопасности 3 х 1
  • Оснастка для труб 50х2
  • Оснастка для труб 60
  • Установка ПО MACRI на офисный компьютер

Купить трубогиб в Минске по доступной цене Вы можете у нас в компании. Все подробности узнавайте по телефонам:
