Резьбонакатные и шлиценакатные станки

         Резьбонакатные и шлиценакатные станки являются высокотехнологичным и высокопроизводительным оборудованием для обработки любых видов наружной резьбы, винтовых поверхностей и шлицев на деталях тел вращения.
       Обработка резьбы и шлицев производится путем холодного деформирования металла между вращающимися накатными роликами.
       В результате накатки механические характеристики обработанных поверхностей улучшаются - по твердости и по прочности. Шероховатость накатанных поверхностей резьбы и шлицев соответствует полированию.

POWERCHANNEL MANUFACTURERS CORP.
     Компания PMC - является лидером отрасли в производстве станков для накатки роликами и обработки проволоки на Тайване.
      Накатные станки фирмы PMC (Тайвань) предназначены для холодной накатки различных типов резьбы и шлицев на деталях тел вращения из различных сталей, их сплавов и цветных металлов, также накатки резьбы на трубах.
      Резьбонакатные и шлиценакатные станки фирмы PMC (Тайвань) являются высокотехнологичным и высокопроизводительным оборудованием для обработки любых видов наружной резьбы, винтовых поверхностей и шлицев на деталях тел вращения.
      Обработка резьбы и шлицев производится путем холодного деформирования металла между вращающимися накатными роликами.
      В результате накатки механические характеристики обработанных поверхностей улучшаются - по твердости и по прочности. Шероховатость накатанных поверхностей резьбы и шлицев соответствует полированию.
     Резьбонакатные и шлиценакатные станки фирмы POWERCHANNEL MANUFACTURERS CORP. (Тайвань) могут выпускаться, как с автоматической загрузкой/выгрузкой деталей на проход или на врезание, так и с ручной подачей.

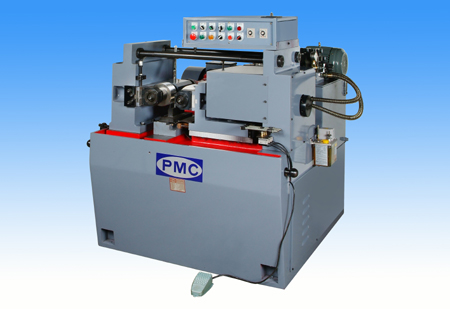

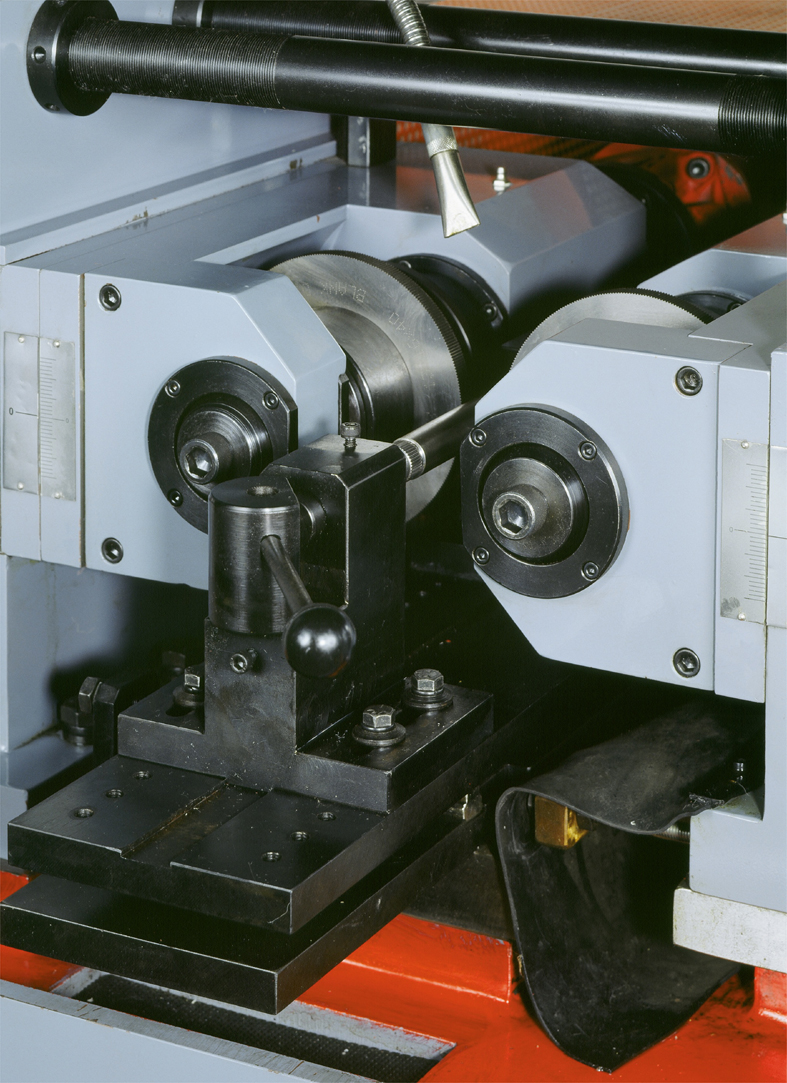

Резьбонакатной станок PM-40

Техническое описание PM-40
Максимальное усилие 27 тонн
Диаметр накатки 3-40 мм
Шаг резьбы 0.5~5 P, 40~5 TPI
Максимальная подача на врезание 150 мм
Максимальная длина подачи на проход Не ограничена
Диаметр шпинделя 54 мм
Размеры и скорость вращения роликов
Внешний диаметр накатных роликов 150 мм
Внутренний диаметр ролика 54 мм
Максимальная ширина ролика 150 мм
Скорость роликов 30~90 об/мин
Максимальный наклон шпинделей 0° ~ 10°
Высота от стола до шпинделя 140 мм
Расстояние между шпинделями 190 мм
Метод подачи ролика радиальный
Электродвигатели
Главный мотор шпинделя 5,5 кВт
Гидравлический мотор 3,7 кВт
Мотор системы охлаждения 0,2 кВт
Габаритные размеры и вес
Масса нетто станка 2100 кг
Масса брутто станка 2300 кг
Габариты станка 1700 х 1400 х 1750 мм
Упаковочные габариты 1910 x 1600 x 1970 мм

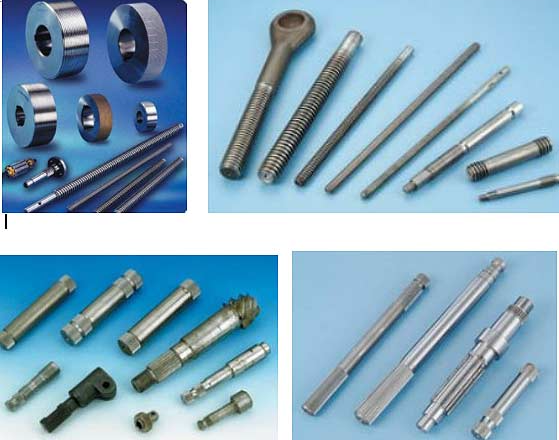

Примеры накатки резьбы и шлицев

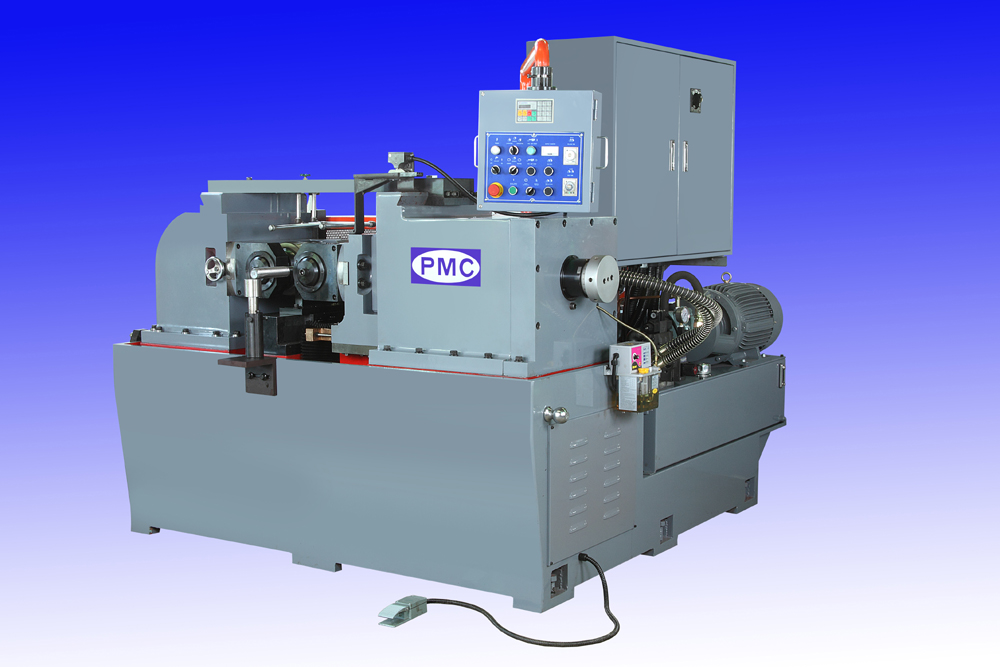

Шлиценакатной станок PM-120VS

Техническое описание PM-120VS
Максимальное усилие при обработке 70 тонн
Диаметр шпинделя 85 мм
Шпиндель Бесступенчатая регулировка скорости
Диаметр накатки 10-120 мм
Шаг резьбы 1-12 мм
Макс. наружный диаметр накатного ролика 240 мм
Макс. ширина накатного ролика 260 мм
Макс. ширина накатного ролика (при подаче на врезание) 250 мм
Внутренний диаметр ролика 85 мм
Мощность мотора шпинделя (с трансформатором на 30 кВт) 22.5 кВт
Гидравлический привод 11,25 кВт
Масса станка (нетто) 6500 кг


Для накатки шлицев используются следующие приспособления:

  1. Центральная жесткая опора для установки заготовок



  1. Система накатки шлицев осуществляется системой гидравлики

с постоянной скоростью резания
Также в комплект поставки входят ПЛК и автоматизированное рабочее место, а также комплект шлиценакатных роликов (2 шт).
