Лазерная резка

Для лазерной резки металлов применяют технологические установки на основе оптоволоконных и газовых (CO2) лазеров. Промышленное применение лазерной резки с каждым годом увеличивается, но этот процесс не может полностью заменить традиционные способы резки металлов. Лазерная резка осуществляется путём сквозного прожига листовых металлов лучом лазера. Такая технология имеет ряд очевидных преимуществ перед многими другими способами термического раскроя:

  • большая скорость резки тонколистового металла,
  • высокая точность резки,
  • меньший расход разрезаемого материала,
  • высокое качество срезаемой кромки,
  • отсутствие грата и облоя на поверхности листа в области резки.


     ECKERT AS О.О.О. – это предприятие с почти двадцатилетней традицией на рынке профессионального оборудования, управляемого при помощи CNC. Eckert – это современное и новаторское предприятие, награжденное многими наградами и сертификатами (ISO 9001:2000),  тройным главным призом Познаньских Торгов, Газель Бизнеса, Чемпион Техники Медного Бассейна и т. д. Нашим самым крупным преимуществом является современная, безаварийная технология плазменных, лазерных и газовых разрезных станков, а также вырезных станков резки водяной струей.

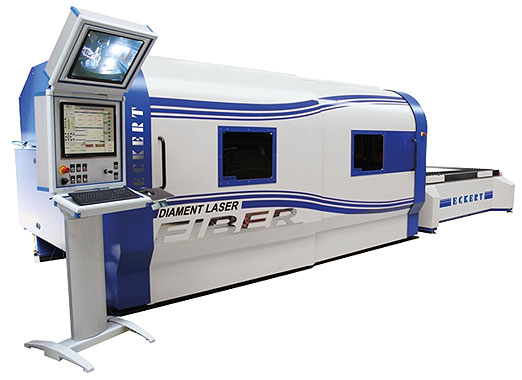

     Установка лазерной резки DIAMENT FIBER является новейшим достижением фирмы ECKERT (Польша-Италия). Это лазерный разрезной станок, основанный на волоконно-оптической технологии. Он отличается высокой эффективностью, более простой конструкцией, а также широким диапазоном разрезаемых материалов. Благодаря применению оптических волокон стало возможным исключение дорогой в обслуживании системы зеркал, что в значительной степени повлияло на снижение расходов по обслуживанию и сервису. С другой стороны новый лазерный источник с невиданной до сих пор мощностью способствует значительной экономии электроэнергии.
Установки лазерной резки DIAMENT FIBER LASER

Основные параметры установки DIAMENT FIBER LASER
Источник лазера YLR Compact IPG
Мощность источника 1– 4 кВт
Возможность разметки есть
Применяемые газы N2 или О2 (в зависимости от задач)
Тип приводов серво АС
Размер рабочего стола 1500х3000 или 2000х3000 мм
Ход по оси Z 115 мм
Скорость перемещения по осям Х и Y 120 м/мин
Максимальное ускорение по осям 2 G
Режущая головка Precitec HP 1.5" YAG SSL + EG8010
Система ЧПУ ECS 2872 Laser
Минимальный шаг программирования 0,001 мм
Точность позиционирования +/- 0,03 мм
Максимальна нагрузка на стол 800 кг
Фильтровентиляционная установка в зависимости от размеров стола и мощности
Охладитель (Чиллер) PC 63.02-KE-S1
Программное обеспечение Lantek Expert II


Источник лазера
Источник лазера Fiber YLR Compact – это компактная установка небольших размеров состоящая из модулей по 500 Вт. Корпус установки универсален, что позволяет его расширение до 2,5 кВт или 4 кВт, добавляя дополнительные модули 500 Вт. Модульная структура обеспечивает также сохранение бесперебойной работы в случае аварии одного из модулей. Источник рассчитан на 100 000 часов работы без необходимости дополнительного сервисного обслуживания.
Одним из основных преимуществ оптического волокна является постоянство передачи пучка, не зависимо от расстояния и отсутствия каких-либо помех, что в свою очередь позволяет применять данную технологию в разрезных станках с габаритами недоступными в настоящее время для СО2 лазеров, в которых ведение от резонатора до режущей головки происходит при помощи системы зеркал в среде СО2.
Проведение пучка при помощи оптического волокна дает возможность значительного увеличения срока эксплуатации оптики по сравнению с СО2 лазерами, в которых они подвержены загрязнению и различного рода дефектам.
Режущая головка Precitec HP 1,5" SSL
Головки серии HP SSL отличаются уникальным контролем местоположения, который обеспечивает значительное увеличение срока службы оптических элементов, подверженных повреждению при ударах.
Головка оснащена комплексным сенсорным датчиком высоты, а также системой регистрации сигналов об ошибках в случае столкновения, повреждения пучка и других проблем которые могут возникнуть в ходе неправильной эксплуатации станка и неверного ввода данных. Головка обладает системой быстрого изменения фокуса благодаря функции сверхточного позиционирования.
Конструкция разрезного станка
Лазерный разрезной станок DIAMENT FIBER Compact – это оборудование, имеющее максимально компактную конструкцию, которая обеспечивает простоту транспортировки оборудования и не занимает лишнюю площадь в цехе. Основание станины изготовлено из стальных профилей, гарантирующих высокую жесткость конструкции, а также работу без вибрации при очень высоких ускорениях портала.

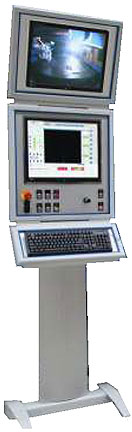

Управление ЧПУ
ЧПУ CNC ECK 2872 Laser – это современная система, обеспечивающая комплексное управление лазерной установкой. Данная система построена на базе промышленного компьютера с операционной системой – Windows XP, благодаря чему работа и программирование станка становится намного проще и интуитивно понятней.

Описание системы ЧПУ:

  •  современная и удобная панель управления,
  • наблюдение за процессом резки через отдельный LCD монитор,
  • высокоскоростной процессор Intel,
  • операционная система Windows XP,
  • цветной сенсорный монитор 19'' TFT,
  • четыре порта USB, обеспечивающие подключение мыши, клавиатуры, а также перенос данных,
  • жесткий диск 80 Гб,
  • порт Ethernet, обеспечивающий подключение к локальной сети и интернету,
  • помехоустойчивые коммуникации с приводами в протоколе SDI,
  • быстрая регулировка параметров резки во время работы станка,
  • контроль и диагностика работы приводов, режущей головки и источника лазера,
  • разметка, вращение, а также зеркальное отражение выкроек,
  • наличие функции сглаживания шероховатости кромки и вырезки отверстий малых диаметров.

Рабочий стол станка
В стандартной комплектации установка оснащена сменным паллетным (челночным) столом с секционным отсосом газов. Стол обеспечивает быструю смену паллет и работу без потери времени на изъятие вырезанных деталей и загрузку нового металлического листа. Дополнительно лепестковая решетка стола снабжена специальными зажимами, обеспечивающими стабильное крепление металлического листа, что предотвращает ее перемещение во время работы станка при очень значительных скоростях. Под решеткой размещены секционные ванны, благодаря которым система отсоса работает зонально, в зависимости от места, в котором в настоящее время идет процесс резки. Газы через систему труб выводятся наружу в зону подключения вентиляции (опционально через фильтровентилятор PFC).





Смотрите также: гидравлический пресс, профильный трубогиб, обрабатывающий центр с ЧПУ.
