Круглошлифовальные станки

Круглошлифовальные станки

         Круглошлифовальные станки предназначены предназначены для наружной и внутренней обработки цилиндрических, конических и торцевых поверхностей на деталях типа вал, втулка, ось, фланец, крышка и т. п. Вы можете выбрать тип станка в зависимости от производственной программы. При единичном и мелкосерийном производстве наибольшее применение находят универсальные станки. В мелкосерийном и среднесерийном круглошлифовальные станки с управлением от контроллера. В среднесерийном, крупносерийном и массовом - круглошлифовальные станки с ЧПУ.

SIGMA MACHINERY CO., LTD.



      Основанная в 1995 году, компания SIGMA MACHINERY CO., LTD. является передовым производителем круглошлифовальных станков. Предприятие предлагает широкий ассортимент инновационной продукции.

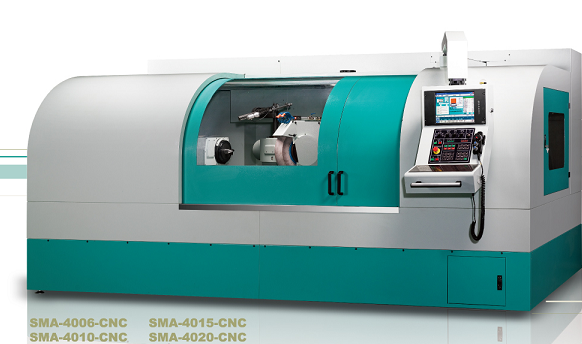

SMA-4006-4010-4015-4020-CNC

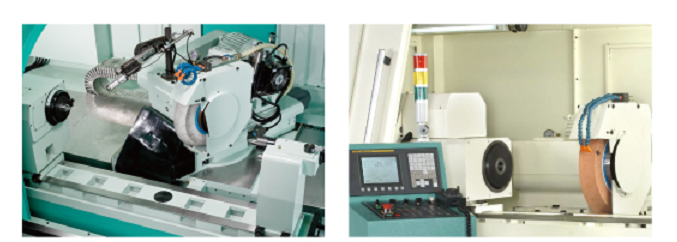

Круглошлифовальный станок с ЧПУ SMA- предназначен для шлифования цилиндрических поверхностей и осевых торцевых поверхностей.  Торцекруглошлифовальные станки фирмы Sigma Top предназначены для обработки наружных, цилиндрических и конических, а также торцевых поверхностей тел вращения, шлифованием с осевым движением подачи и врезным шлифованием, причем врезным шлифованием можно отшлифовать наружную и прилегающую торцевую поверхности за одну операцию.






Технические параметры/модель
SMA4006 CNC    SMA4010 CNC    SMA4015 CNC    SMA4020 CNC

Расстояние между центрами, мм
600       1000     1500     2000

Поворот над столом, мм
420       420       420       420

Наибольшая нагрузка между центрами, кг
750       750       750       750

Наибольший внешний диаметр шлифования, мм
400       400       400       400

Шлифовальная бабка

Угол поворота
0~35º   0~35º    0~35º   0~35º

Размер шл. круга D1хWхD2 (мм)
510x100~152x203         510x100~152x/203        510x100~152x203         510x/100~152,4x203

Ход шлифовальной бабки, мм
220       220       220       220


Наибольший ход, мм
230       230       230       230

Минимальное задаваемое перемещение, мм
0,001

Ускоренное перемещение, м/мин
8

Скорость подачи , мм/мин
0,0001-6000

Стол

Угол поворота
-3º~+12º

Наибольший ход, мм
630       1040     1540     2040

Ускоренный ход, м/мин
10

Минимальное задаваемое перемещение, мм
0,0001

Скорость подачи шлифования, мм/мин
0,001-8000

Шпиндельная головка

Шпиндельный мотор
сервомотор

Угол поворота
90º~30º

Конус передней бабки
МТ5      МТ5      МТ5      МТ5

Задняя бабка

Ход, мм
35        35        35        35


Конус задней бабки
МТ5      МТ5      МТ5      МТ5


Двигатель

Приводной двигатель, кВт
Z-ось 4,5           Z-ось 4,5           Z-ось 4,5           Z-ось 4,5


X-ось 3,5           X-ось 3,5           X-ось 3,5           X-ось 3,5


Шлифовальный шпиндель, кВт
5,5       5,5       5,5       5,5

Мощность двигателя шпинделя, кВт
1,5       1,5       1,5       1,5


Гидравлический насос, кВт
1,5       1,5       1,5       1,5

Насос охлаждения, кВт
0,18      0,18      0,18      0,18

Габариты, метров
4,2х3х2 4,5х3х2 5х3х2    5,6х3х2

Вес нетто, кг
6500     7200     8000     8700

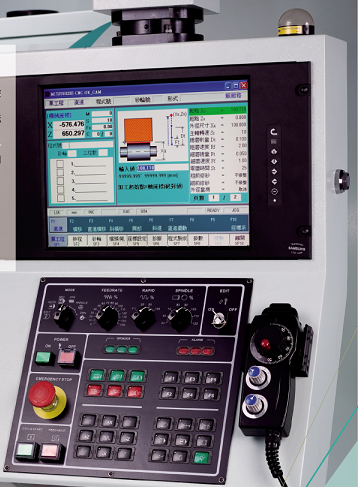

Продвинутая система контроля

Функциональные возможности:



Стандартная комплектация:

  1. Шлифовальный круг и фланец
  2. Алмазный правильный инструмент (установка на стол)
  3. Инструмент для обслуживания станка
  4. Твердосплавный конус центра (2шт)
  5. Система охлаждения
  6. Емкость для СОЖ с гидравлическим насосом
  7. Лампа освещения рабочей зоны

Опциональное оборудование:

  1. Приспособление для внутренней шлифовки (включая 3-кулачковый патрон)
  2. Алмазный правильный инструмент
  3. Балансировочное устройство
  4. Люнет
  5. Двухкулачковый люнет
  6. Трехкулачковый люнет
  7. Магнитный сепаратор для очистки СОЖ
  8. Магнитный фильтр
  9. Устройство профилирования шлифовального круга (ручное)

Устройство профилирования шлифовального круга (автоматическое)
