Гидравлические (гильотинные) ножницы

гидравлические гильотинные ножницы Гильотинные ножницы по металлу (гильотина) – это высокотехнологичное режущее оборудование, предназначенное для быстрого и точного разрезания металлических листов любой толщины, кабелей, стальной арматуры и т.д.

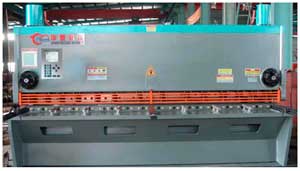

Станок QC11K-6x3200:

  • Изготавливается из высокопрочных и долговечных материалов;
  • Имеет исключительно прочную конструкцию, способную выдерживать механические сверхнагрузки;
  • Оснащен мощным гидроприводом и закаленными ножами из прочной инструментальной стали;
  • Имеет современный дизайн;
  • Отличается минимальным уровнем рабочего шума и вибрации;
  • Исключительно удобен в эксплуатации и управлении процессами резки;
  • Гарантирует оптимальное качество реза даже при обработке очень толстых металлических заготовок.



Уровень безопасности совершаемых операций у QC11K-6x3200 максимально высок и соответствует международным требованиям ISO, что позволяет интегрировать гильотинные ножницы по металлу в широкий спектр современных автоматизированных производственных линий, предъявляющих к комплектации самые высокие требования к надежности и безопасности металлообработки.

Двигатель гильотинных ножницГильотина





Технические характеристики гильотинных ножниц:

Основные технические данные
QC11K-6х3200
Наибольшие размеры разрезаемого металла
               толщина
               ширина

6
3200
         Частота хода, мин-1
10-20
         Количество прижимов
12
        Глубина зева, мм
130
        Длина ножа, мм
3300
        Угол наклона ножа,
0,5-1,5˚
        Отклонение размера отрезаемых заготовок
h12
        Ход заднего упора, мм
20-550
       Габаритные размеры, мм, не более
               слева-направо
               спереди-назад
               высота

3600
1500
2000
10. Управление
ЧПУ DAC 360
11. Мощность электродвигателя основного привода, кВт
7,5
12. Вес, т
6,8

Гидравлические ножницы укомплектованы:

  • Системой задней поддержки листа*
  • Прижимами листа
  • Опорами на столе для легкого перемещения листа

Гидравлические ножницы - опорыОпора на столе для гильотины


  • Комплект ножей для стали
  • Комплект ножей для нержавеющей стали
  • Педаль для ручной/автоматической резки

*В ценовом предложении предлагается два варианта комплектации гильотинных ножниц: с поддержкой и без нее

Система ЧПУ DAC-360 для гильотинных ножницСистема ЧПУ DAC-360

Компактный и полный контроль для гильотинных ножниц
DAC-360 является полноценным решением для гидравлических ножниц. Дополнительно к позиционированию оси Х, это устройство обеспечивает автоматический контроль угла реза, длины шага и величины зазора.
Числовое программирование достаточно интуитивно и удобно для пользования, предоставляет оператору всю полноту возможностей программирования.

DAC-360 предлагает Вам следующие дополнительные возможности:DAC-360  для гильотинных ножниц

  • Яркий LCD экран
  • Контроль перемещения заднего упора
  • Функция отвода назад
  • Контроль угла реза
  • Ограничение длины шага
  • Контроль усилия

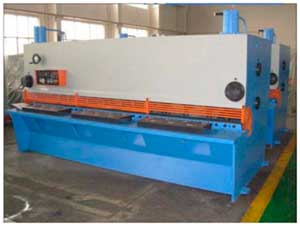

Гильотина QC12Y

Технические характеристики гильотины

Основные технические данные
QC12Y-6х3200

       Наибольшие размеры разрезаемого металла
               толщина
               ширина

6
3200
       Частота хода, мин-1
11
       Расстояние между колоннами
3420
       Глубина зева, мм
130
      Длина ножа, мм
3300
       Угол наклона ножа,
1,3˚
       Ход заднего упора, мм
500
       Габаритные размеры, мм, не более
               слева-направо
               спереди-назад
               высота

3830
1680
1620
Мощность электродвигателя основного привода, кВт
7,5
Вес, т
5,9



Ножницы по металлу гильотинные. Особенности конструкции

Мы рекомендуем вам купить гильотинные ножницы QC11K-6x3200, так как они:



  • Имеют очень прочную, жесткую и стабильную сварную конструкцию рамы из термически обработанных металлов, выдерживающих высокие механические нагрузки;
  • Оснащены гидравлическим приводом большой мощности, который передает механическое усилие на качающуюся режущую траверсу. Надежная работа и возврат резака обеспечивают аккумулирующие азотные цилиндры;
  • Обеспечивают точно отрегулированный зазор между лезвиями ножей и гарантируют ровный и точный рез по всей длине резака. Зазор легко регулируется по шкале и надежно фиксируется во время работы станка;
  • Перемещают задний упор гильотины с помощью двигателя, и контролируют его специальной индикацией на пульте, с которого также можно регулировать точность, количество резов и скорость опуская лезвий ножей;
  • Позволяют быстро настроить режимы единичной и непрерывной резки, размеры отрезаемого листа и темп резательных операций;
  • Комплектуются передним столом с роликовыми опорами и гидравлическими прижимами заготовки с полиуретановым покрытием, которые защищают лист металла от механических повреждений, вмятин и царапин;
  • Оснащены лампой подсветки реза и защитным экраном рабочей зоны гильотины с электроразмыкателем, что делает работу комфортной и улучшает уровень ее безопасности.



Смотрите также: гидравлический пресс, профильный трубогиб, обрабатывающий центр с ЧПУ.
