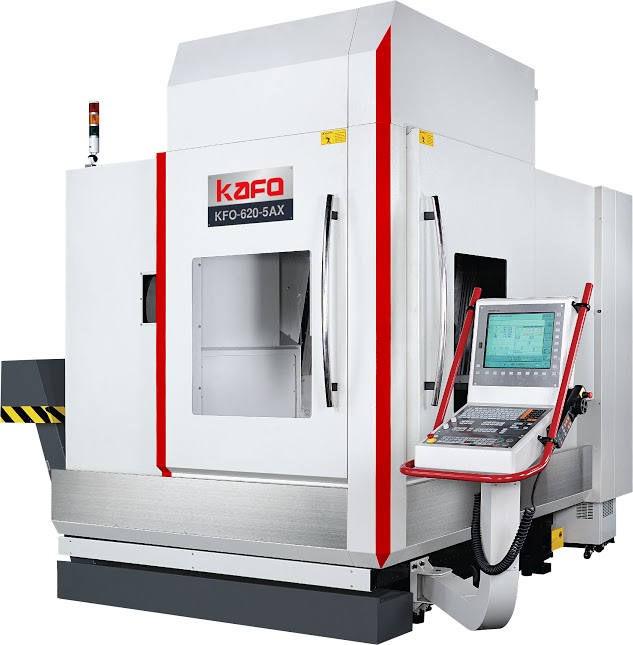

5-осевой обрабатывающий центр KFO-620-5AX

Технические характеристики:

Параметр

Значение

Диаметр рабочего стола

650 мм

Расстояние от торца шпинделя до стола

140-600 мм

Ширина Т-образных пазов

18*5 мм

Мощность двигателя привода оси С

3,3 кВт

Мощность двигателя привода оси В

8,17 кВт

Передаточный момент осей B и C

1:120

Шаг установки позиции по осям В и С

0,001"

Ход по оси В

-40°… +110°

Ход по оси С

360°

Максимальная нагрузка на стол

300 кг

Максимальная скорость вращения по оси С

25 об/мин

Максимальная скорость вращения по оси В

25 об/мин

Допустимое усилие реза

30 кг·м

Давление в гидравлической системе

35 кг/см2

Крутящий момент торможения оси С

250 кг·м

Крутящий момент торможения оси В

450 кг·м

Точность позиционирования по оси С

20"/сек

Точность позиционирования по оси В

20"/сек

Повторяемость по оси С

4"/сек

Повторяемость по оси В

4"/сек

Количество одновременно управляемых осей

5

Перемещение по оси X

620 мм

Перемещение по оси Y

520 мм

Перемещение по оси Z

460 мм

Скорость быстрых перемещений по осям X, Y, Z

36 м/мин

Количество инструментов в магазине

40

Максимальная длина инструмента

250 мм

Максимальный диаметр инструмента

76 мм

Максимальный диаметр инструмента при свободной соседней позиции в магазине

127 мм

Максимальный вес инструмента

7 кг

Время смены инструмента (соседние позиции)

2 сек

Время смены инструмента (от стружки к стружке)

5 сек

Конус шпинделя

САТ/ISO/BT-40

Скорость вращения шпинделя

15 000 об/мин

Мощность двигателя шпинделя

12 кВт

Габаритные размеры станка

4210*2580*2910 мм

Вес станка

7000 кг

Комплектация:

  1. 5-ти осевой станок KFO-620-5AX;
  2. Литая станина;
  3. 2-осевой встроенный поворотный стол Tanshing;
  4. Линейные направляющие качения Hiwin;
  5. Сервоприводы для осей перемещения с прямым приводом;
  6. Угловые энкодеры Heidenhain для осей В и С;
  7. Система охлаждения;
  8. Электрический шкаф с системой кондиционирования;
  9. Автоматическая система смазки направляющих и ШВП;
  10. Воздушный обдув шпинделя;
  11. Пистолет СОЖ;
  12. Маслоотделитель;
  13. Охладитель масла шпинделя;
  14. Программируемое сопло подачи СОЖ;
  15. Система подачи СОЖ через шпиндель с дополнительной системой фильтрации;
  16. Переносной маховичок ручной подачи;
  17. Полное защитное ограждение;
  18. Функция воздушного обдува заготовки (М07);
  19. Функция автоматического отключения (М30);
  20. Функция жёсткого нарезания резьбы;
  21. Ящик с инструментами;
  22. Выравнивающие пластины и болты;
  23. Промывочная система зоны обработки;
  24. Ленточный конвейер для стружки;
  25. 3-цветный индикатор;
  26. Телескопическая защита осей X, Y, Z;
  27. Интерфейс RS232 и 10-метровый кабель;
  28. Система управления Siemens с 2-летней гарантией;
  29. Трансформатор 20 кВА;
  30. Модификации для соответствия спецификации СЕ
