Дробеметная камера

Описание оборудования:

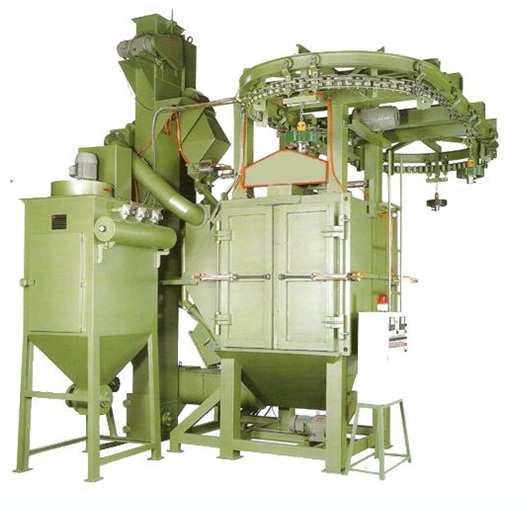

Дробеметная установка с подвесом предназначена для обработки мелких и крупногабаритных металлических изделий. Изделия подвешиваются на крюк/цепь вручную либо с помощью лебедки и перемещаются во внутрь камеры с помощью приводной цепи или талей.

Во время работы установки подвешенное изделие вращается вокруг своей оси, "подставляя бок" под ряд вертикально расположенных турбин, что обеспечивает равномерную обработку всей поверхности.

Используемая металлическая дробь (чугун, сталь и т.п.), после вылета попадает на поверхность металлического изделия методом высокоскоростного выброса из дробемётного колеса – турбин, затем падают в нижний бункер-накопитель, где располагается шнековый конвейер. Данный шнек подаёт отработанную дробь вместе с пылью и мусором к ковшовому элеватору, оттуда абразив попадает в сепаратор, где дробь будет очищаться от пыли и мусора, далее очищенная дробь снова направляется на лопатки турбины для повторного использования.

Дробеметная установка имеет пылесборник для наиболее продуктивной очистки уже обработанного абразива, а также удаления пыли, которая образовывается внутри самой камеры во время процесса обработки.

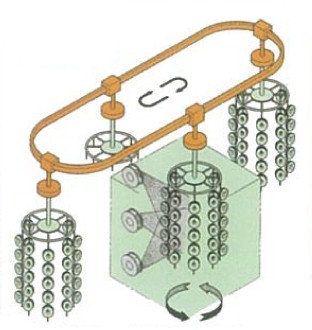

Данная дробеметная установка является улучшенной моделью проходной камеры. В дизайн данной установки входит 4 подвесных станций, двойная дверь с двух сторон дробеметной камеры.

У данной установки имеется возможность добавления подвешивающих станций для удовлетворения дополнительных требований и для повышения удобства работы с данной установкой. Дробеметная камера YCM – 909C оснащена панелью управления, что очень удобно для длительных циклов.

Описание цикла очистки:

Подвесное устройство с деталями входит в дробеметную камеру, затем перемещается в заданную точку на более низкой скорости. Дверь камеры закрывается автоматически. Как только дверь закрывается турбины начинают работать автоматически. Начинается процесс дробеметной очистки.

По окончании процесса очистки машина выключается автоматически. Дверь отрывается автоматически. После того как дверь открывается, конвейер передвигается и следующая деталь входит в камеру. Как только деталь достигла своей точки внутри камеры, дверь закрывается автоматически и начинается следующий цикл очистки.



Технические характеристики:

Наименование параметров

Данные

Тип камеры

Проходная с подвесным монорельсовым конвейером замкнутого типа

Максимальный размер обрабатываемого изделия Ø×Н, мм

1300×1700

Максимальная нагрузка на крюк, кг

1000

Применяемый абразив

Стальной 0,1…1,3 мм

Нержавеющая сталь 0,4…1,2 мм

Количество дробеметных турбин, шт.

3

Кол-во оборотов лопасти, об/мин

2500

Скорость выброса дроби, м/с

75

Производительность вытяжной вентиляции, м3

5200

Шероховатость после обработки

Rz 200…320.

Поднимающее устройство, (Д*Ш*В) мм

260*460*6500

Общая мощность

38 кВт

Общие размеры, (Д*Ш*В) мм

5100*5600*6500

Масса, кг

7500

Электроэнергия, В/Гц

380/50

В состав установки входит:

  • автоматические двери;
  • системы сбора абразивного материала с бункером - накопителем;
  • фильтровентиляционная установка для вытяжки и очистки загрязненного воздуха;
  • привод вращения подвесов;
  • магнитный сепаратор.
