МОЕЧНЫЕ МАШИНЫ ДЛЯ ПЛОДООВОЩНОГО СЫРЬЯ

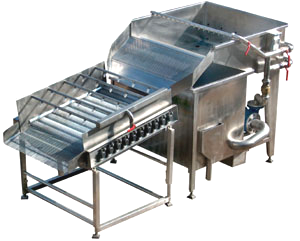

БАРБАТОЖНО-ВИХРЕВАЯ МОЕЧНАЯ МАШИНА

БАРБАТАЖНО-ВИХРЕВАЯ МОЕЧНАЯ МАШИНА
со щелевым неподвижным ситом и сменными  ситами сеточного типа

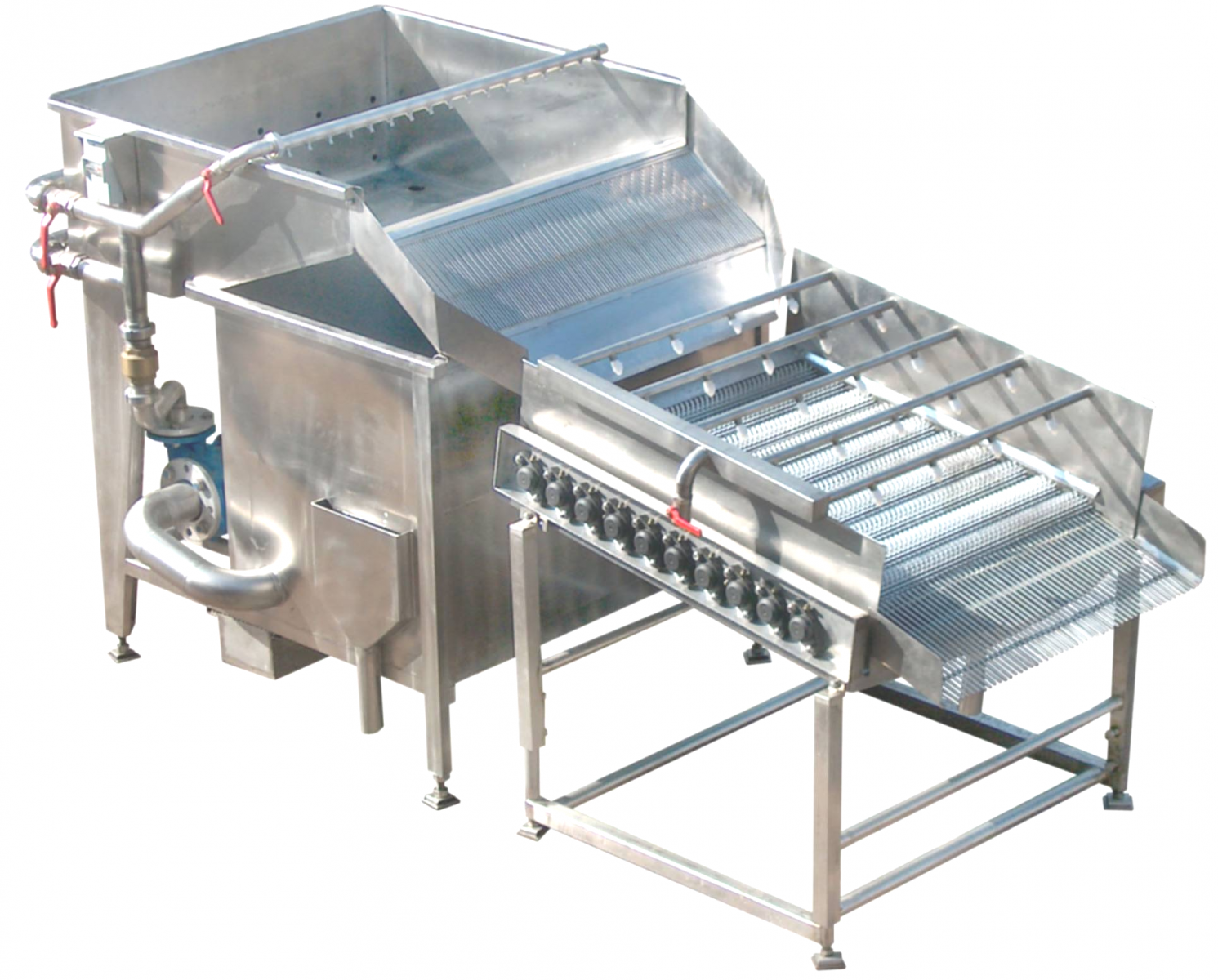

 БАРБАТАЖНО-ВИХРЕВАЯ МОЕЧНАЯ МАШИНА
с вращающимся ситом барабанного типа

Предназначена для мойки и ополаскивания плодовоягодного сырья посредством водяных «вихров» и барботера.  Рекомендуется использовать для мойки клубники, вишни, черники, крыжовника, слив, порезанного ревеня, шампиньонов и др. плодовоягодного и овощного сырья

В верхнюю ванну подаётся насосом вода из нижней. На дне верхней ванны находятся сопла, которые благодаря соответствующей форме дна создают во время мойки множество водоворотов и водяных "вихров". На дне ванны расположен также барбатажная система, т.е. вентилятор подающий под давлением воздух и создающий псевдокипящий слой воды. Водовороты многократно подхватывают сырьевой продукт, одновременно его мешая, что гарантирует хороший моющий эффект. Находящаяся в верхней части ванны система орошения, питаемая по необходимости рециркуляционной водой, замонтирована под определенным углом, который способствует передвижению сырья к выходу на сито из стальных прутков. После выхода из секции мойки продукт ополаскивается струями чистой воды на наклоненном под соответствующим углом проволочном сите, угол наклона и высота которого вместе с выгрузочным лотком регулируется соответственно высоте транспортера подающего сырьевой продукт на дальнейший процесс переработки. В нижнем резервуаре моечной машины происходит оседание песка и земли. Мусор и загрязнения, которые проходят через сита, направляются на вращающийся фильтр барабанного типа или на щелевое сито дугового типа. Отфильтрованная вода используется в дальнейшем процессе мойки. Убыток воды в моечной ванне восполняется чистой водой из сопл. Загрязнения и отходы со дна моечной машины по мере неоходимости удаляются во время санитарной обработки
с помощью клапана в предназначенный для этого ящик.

длина / ширина/ высота моечной машины ….......................... 2000/1500/2100
рабочая ширина верхней моечной ванны …............................ 1000 / 800
длина верхней ванны ….............................................................. 1000
водяной насос с уплотнением …................................................ N=2,2 / 1,1 кВт

вращающийся фильтр барабанного типа... N=0,12 кВт с отвестиями в барабане диаметром  2,0мм  или неподвижный щелевой (щель 2,0мм) фильтр дугового типа рециркуляционная вода используется для предварительной мойки
Сменное выгрузочное сито, щель между прутками …..... 6/10 мм
Барбатажная система …................. N=1,1 кВт
Водно-вихревая ситема спсобствует перемешиваниюи передвижению сырья по направлению к выгрузочному ситу
Высота ножек на подошвах регулируется
Панель управления
высота загрузки/выгрузки  сырья.........….мин.1500мм /.......мин. 950 (+100мм)

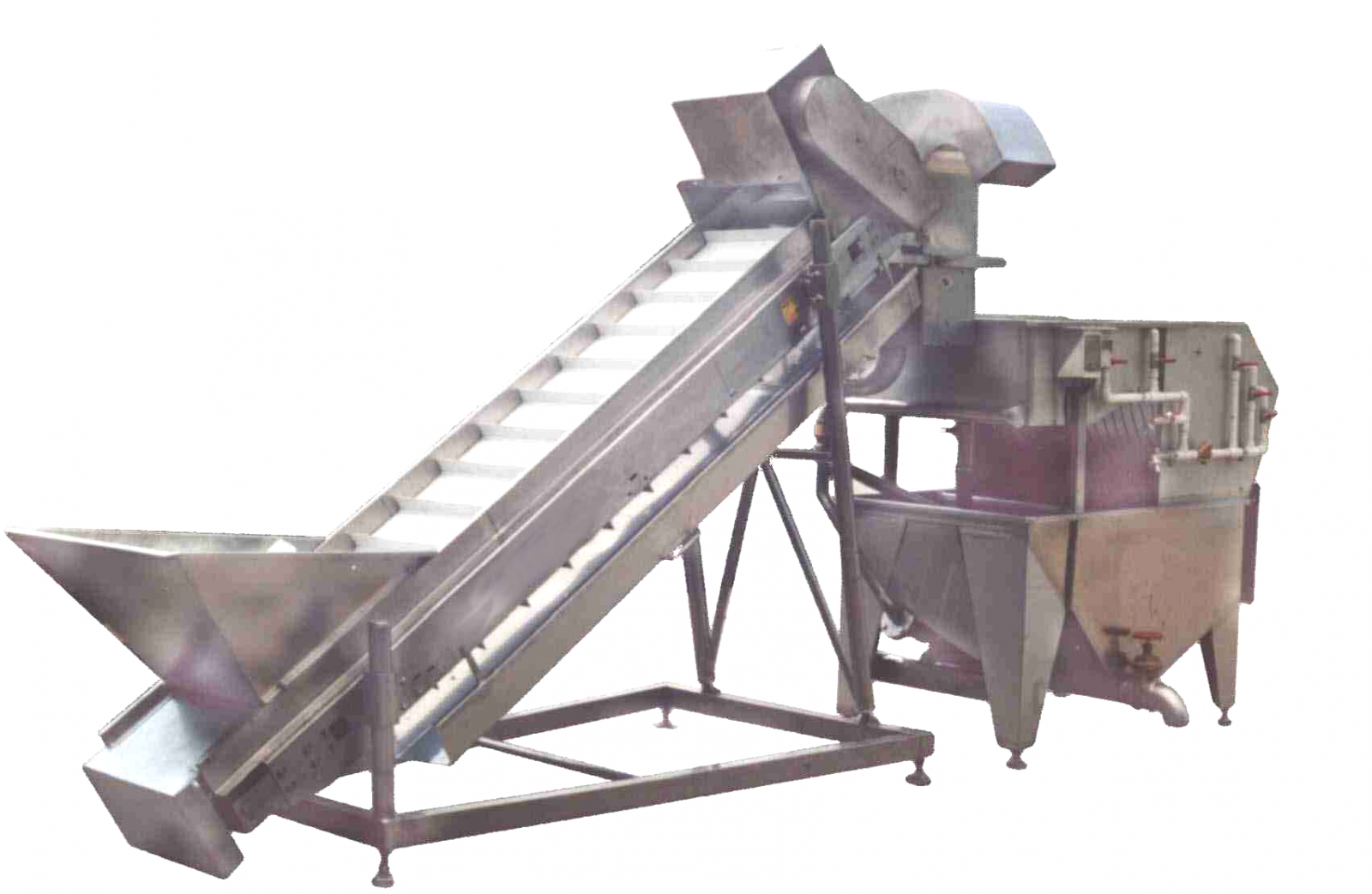

Комплект моечных машин
щеточная для плодово-ягодного сырья +барбатажно-вихревая

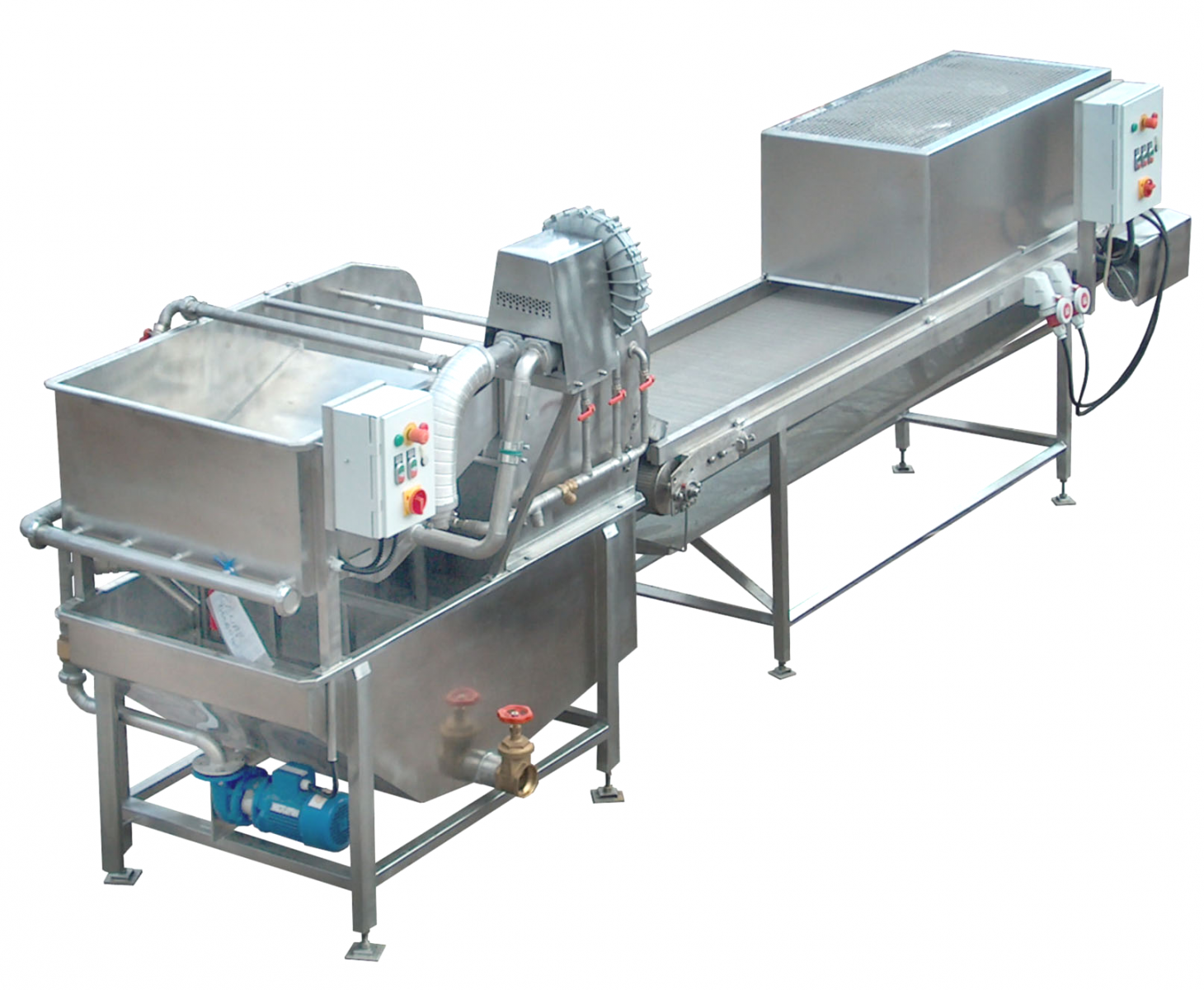

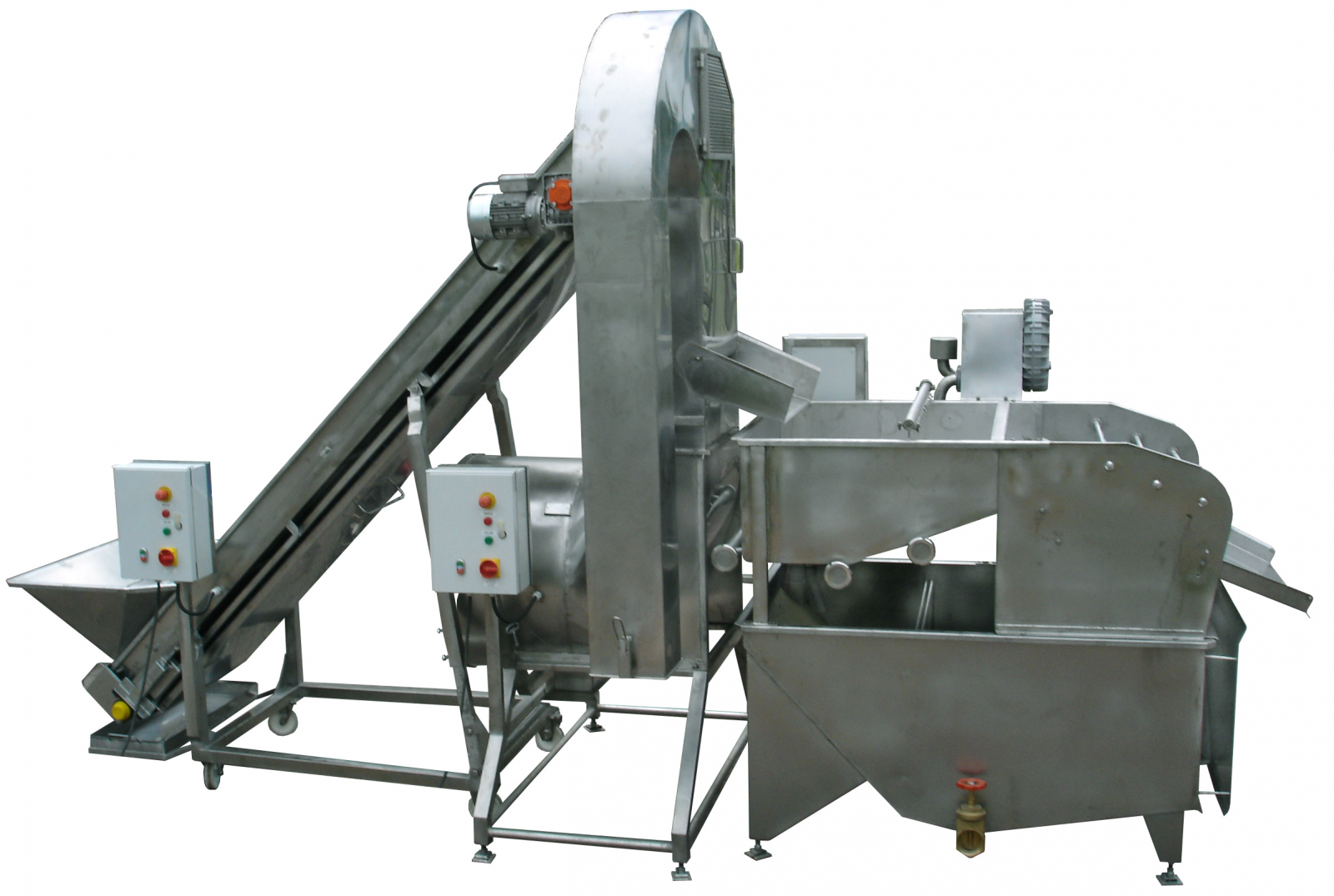

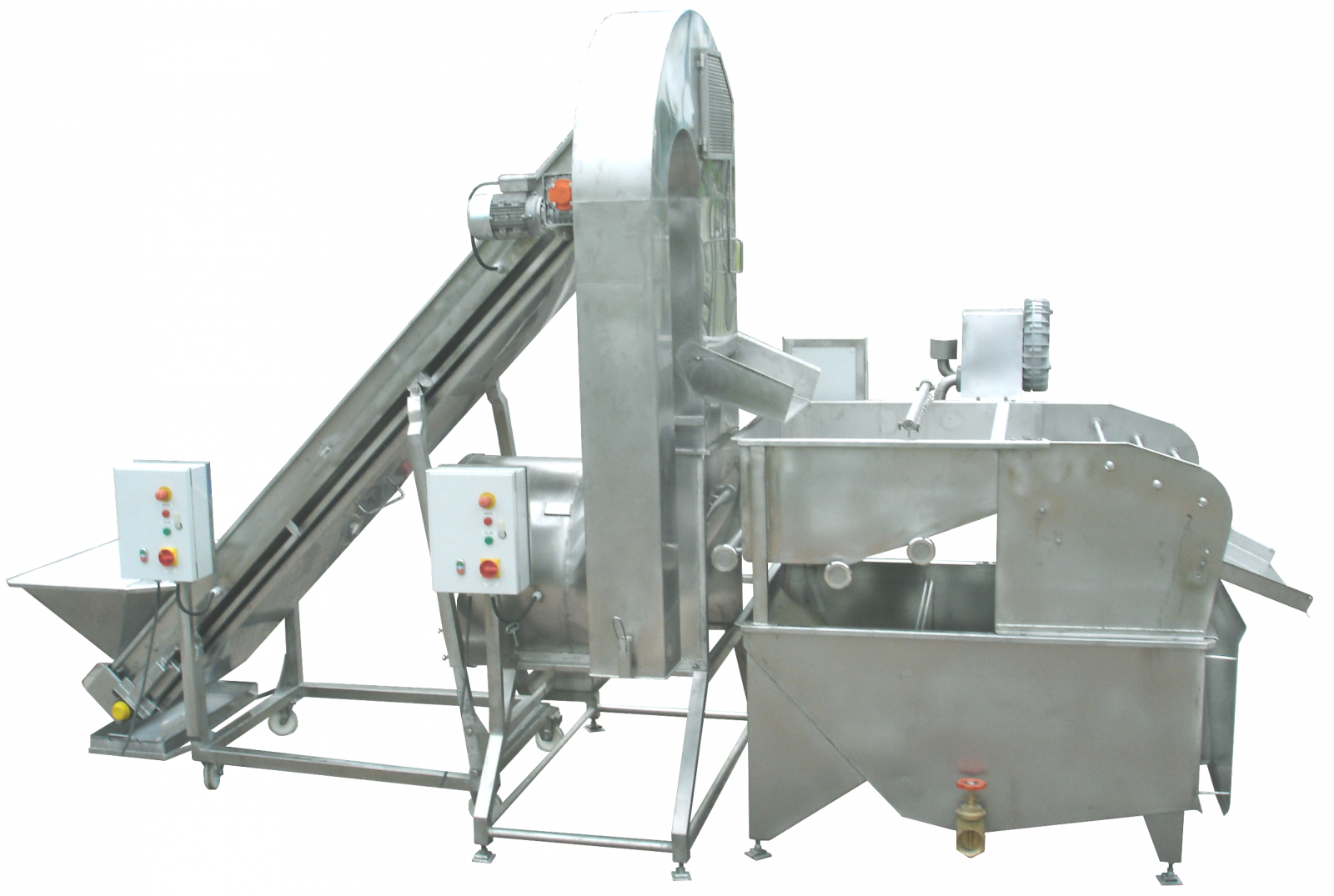

 Комплект
 Воздушный сепаратор  для  ягод
 +моечная барбатажно-вихревая машина

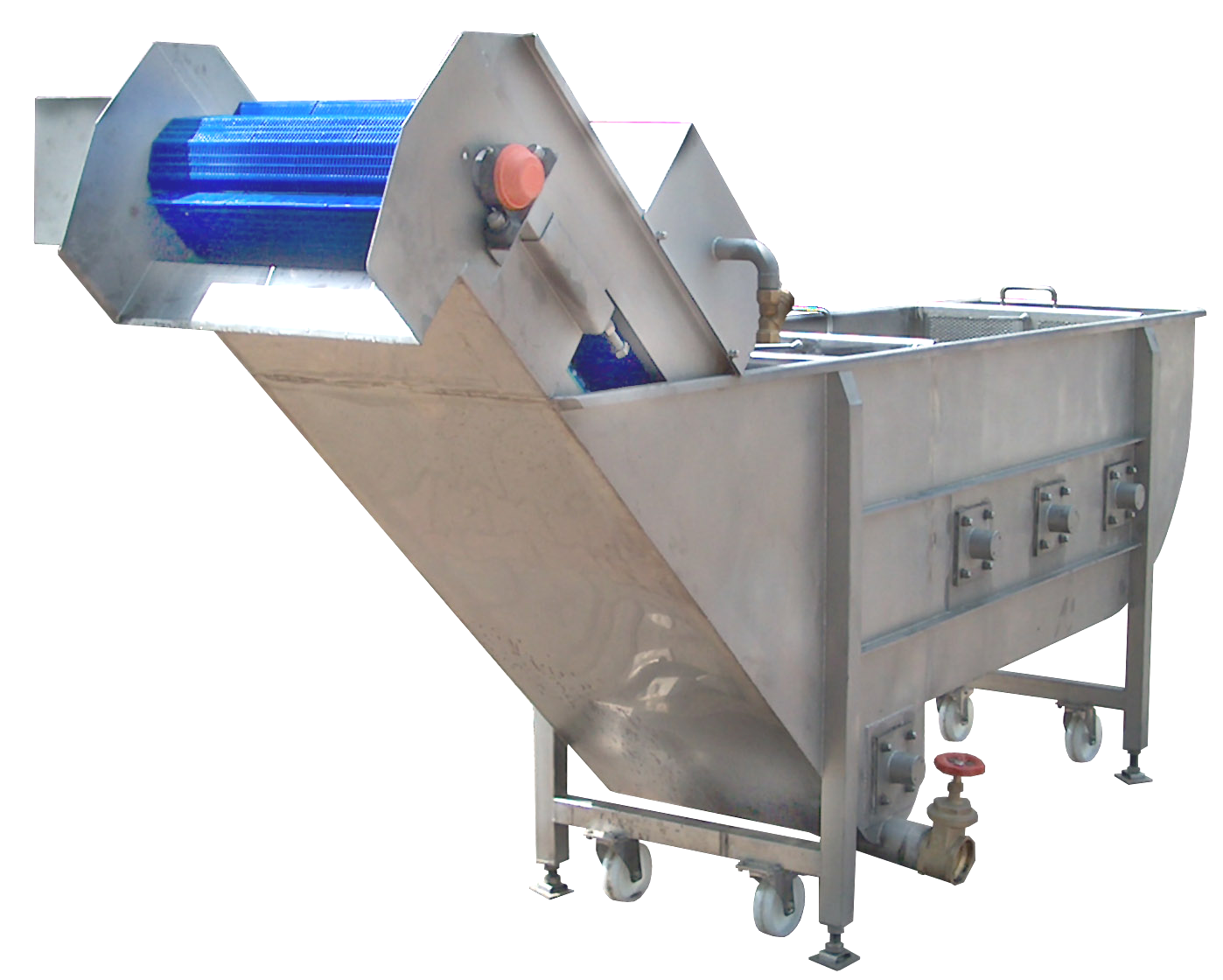

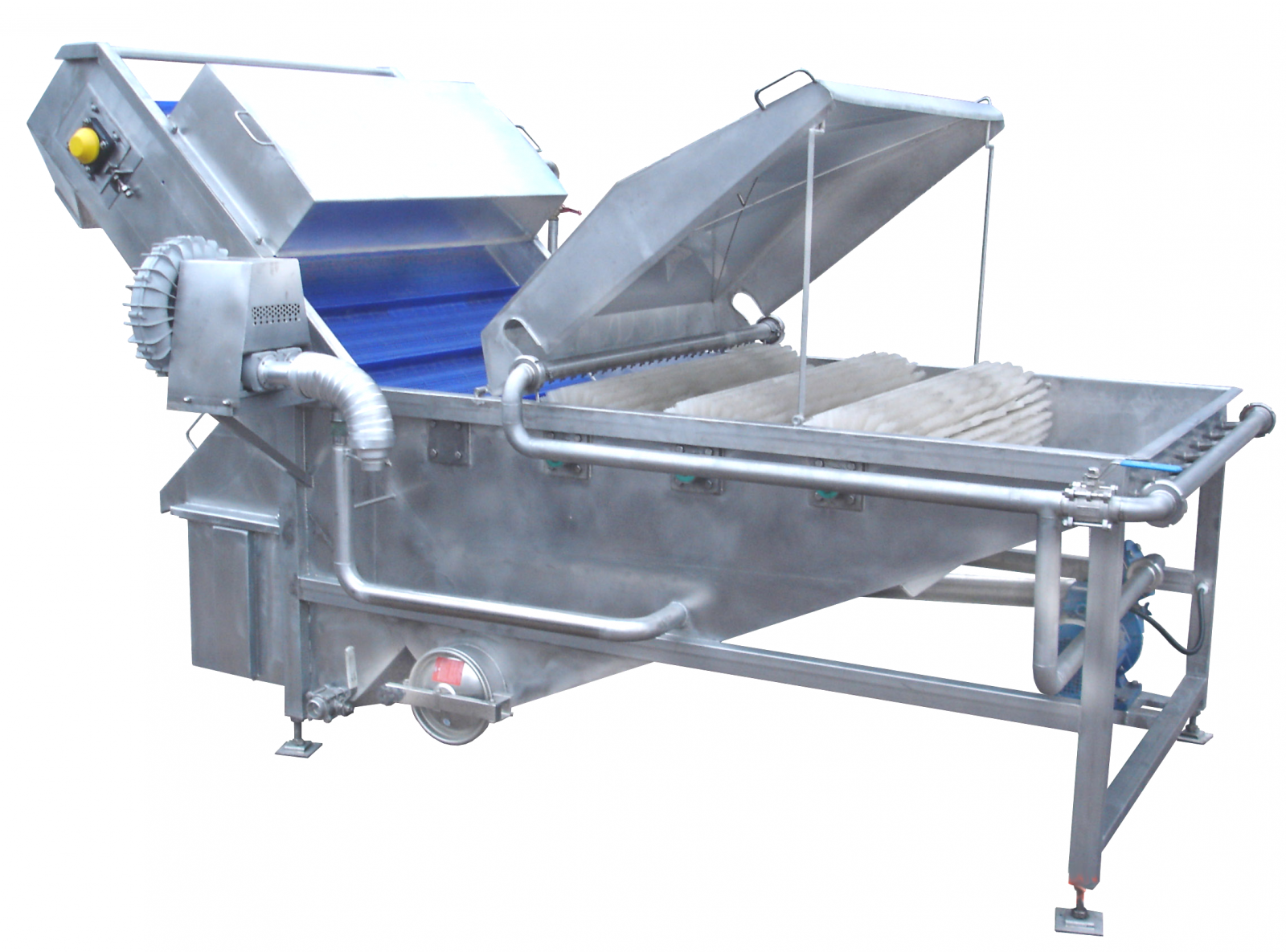

МОЕЧНАЯ БАРБАТАЖНО-ВИХРЕВАЯ МАШИНА СО ЩЕТКАМИ




Машина предназначена для мойки таких овощей как огурец, сладкий перец, патисон, репчатый лук,  кабачок и   т.п.

После загрузки в моечную ванну c барботером продукт попадает под вращающиеся щётки, которые очищают его от загрязнений. После секции щёток, продукт подается на отводящий элеватор, где домывается чистой водой из орошающего устройства. Процесс мойки проходит в замкнутом цикле при использовании водяного насоса и щелевого фильтра для частичной очистки воды.                       Щетки приводятся в действие отдельным двигателем. На дне моечной ванны замонтирован клапан и ревизионный люк для санитарной обработки машины.
Моечная машина изготовлена из нержавеющей стали AISI 304 и материалов, допускающих контакт с продуктами питания.

производительность ................................................... 4 т/ч
количество щеток ....................................................... 3 шт.
рабочая ширина .................................................... 1200 мм
энергоснабжение ........................4,6 кВт, ~3x380 В, 50 Гц.
габаритные размеры (дл/шир/выс) ....... 3000 / 2000 / 1850
высота (загрузки/выгрузки) ............................. 1000 / 1350
Выше указанные параметры касаются машины представленной на фото, данные технические параметры могут изменяться в зависимости от требований заказчика.

Щеточная моечная машина с тремя щетками на дне ванны

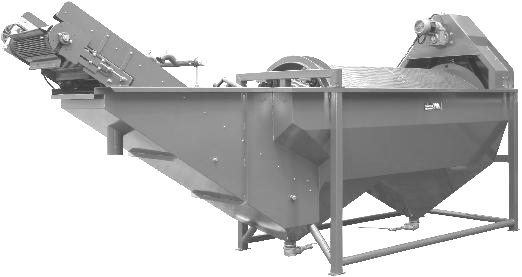

МОЕЧНАЯ БАРАБАННАЯ МАШИНА  ДЛЯ КОРНЕПЛОДОВ



Процесс мойки сырья в барабане, погруженном в воде

Машина предназначена для мойки корнеплодов в безпрерывном проходном режиме. Сырьевой продукт посредством загрузочного лотка подается во вращающийся барабан, размещенный в наполненной водой моечной ванне (вращение и закрепление барабана на ремнях, возможна опция регулировки его скорости вращения, круглый или многоугольный барабан может быть изготовлен из прутковой или листовой с отверстиями стали), где поддается мойке. Вода, накопленная в нижнем резервуаре моечной ванны может поддаваться фильтрации и использоваться для орошающего устройства в барабане. Дно нижнего резервуара может быть плоским или иметь конусообразную форму со сливными отверстиями (возможна опция с системой удаления отходов). Моечный барабан оснащен шибером, который регулируется в ручном режиме, стабилизируя уровень сырьевого продукта мытого в барабане. Отводящий элеватор оснащен орошающей системой и лентой, пропускающей стекающую воду. Производительность мойки регулируется в зависимости от степени поднятия шибера в барабане, от количества загружаемого сырья и степени его загрязнения.  Машина может работать во взаимодействии с камнеотделителем, щеточной корнечисткой, в качестве моечной рабочей единицы с рециркуляцией воды (возможна посредством фильтра барабанного типа с насосом). Панель управления (ящик панели соответствует IP65). Вращающиеся элементы закрыты предохранительными крышками или находятся в кожухах.

Процесс мойки сырья в барабане с системой орошения водой




Машина предназначена для мойки корнеплодов в безпрерывном проходном режиме. Сырьевой продукт посредством загрузочного лотка подается во вращающийся барабан, размещенный над резервуаром (вращение и закрепление барабана на ремнях или роликах, возможна опция с регулировкой его скорости вращения, круглый барабан может быть изготовлен из прутковой стали или листовой стали с отверстиями), где подвергается мойке.  Вода, накопленная в резервуаре может подвергаться фильтрации и использоваться для орошающей системы в загрузочной части барабана.
В выгрузочной части барабана в сопла орошающей системы подается чистая вода. Моечный барабан оснащен шибером, который  регулируется в ручном режиме, стабилизируя уровень сырьевого продукта мытого в барабане. Производительность мойки регулируется в зависимости от степени поднятия шибера в барабане, от количества загружаемого сырья и степени его загрязнения. Машина может работать во взаимодействии с камнеотделителем, щеточной корнечисткой или щеточной корнечисткой типа POLISHER, в качестве моечной рабочей единицы с рециркуляцией воды (возможна посредством фильтра барабанного типа с насосом). Панель управления (ящик панели соответствует IP65). Вращающиеся элементы закрыты предохранительными крышками или находятся в кожухах.

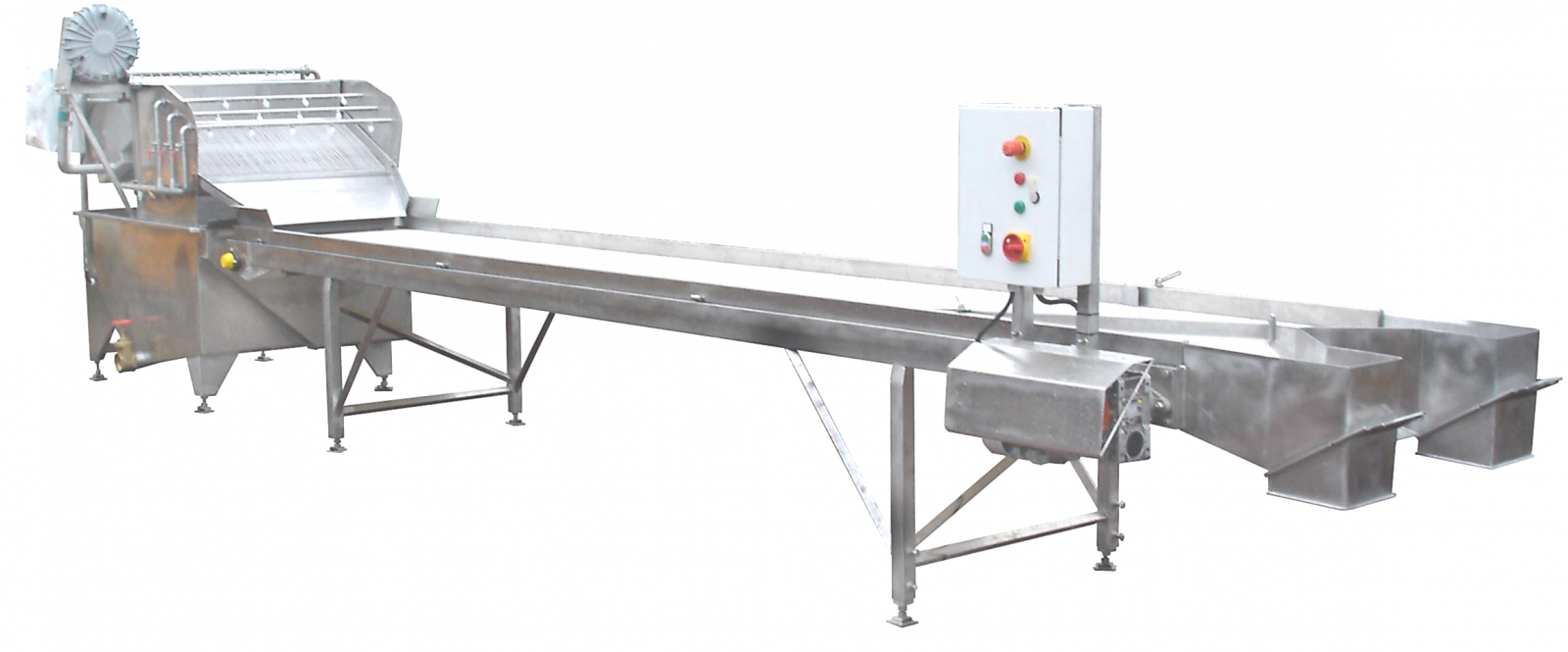

МОЙКА ПЛОДОВОЯГОДНЫХ



Комплект машин для мойки плодовоягодного сырьевого продукта с спользованием вихревой, барботажно-вихревой и щеточной моечных машин. Рекомендуется при мойке клубники, вишни, томатов.  Процесс вихревой или барботажно-вихревой мойки при использовании
рециркуляционной воды обеспечивает      первичную обработку продукта в моечной ванне, а   затем при выгрузке на полотне из щелевых сит продукт ополаскивается чистой водой.
 Отфильтрованные на щелевом дуговом сите загрязнения выгружаются в специальный резервуар. За комплектом моечных машин находится инспекционный конвейер, на ленте которого также отделяется вода после процесса мойки.

В состав данного комплекта машин для мойки плодовоягодного сырьевого продукта входит воздушный сепаратор, отделяющий мелкие трудносмывпаемые загрязнения напр. листья при мойке клубники, вишни, томатов. Процесс барботажно-вихревой мойки при использовании отфильтрованной рециркуляционной воды обеспечивает первичную обработку продукта в моечной ванне, а затем при выгрузке на полотне из щелевых сит продукт ополаскивается чистой водой.
 После моечной машины можно установить инспекционный конвейер с осушающей вентиляторной системой, на ленте которого также удаляется вода после процесса мойки.

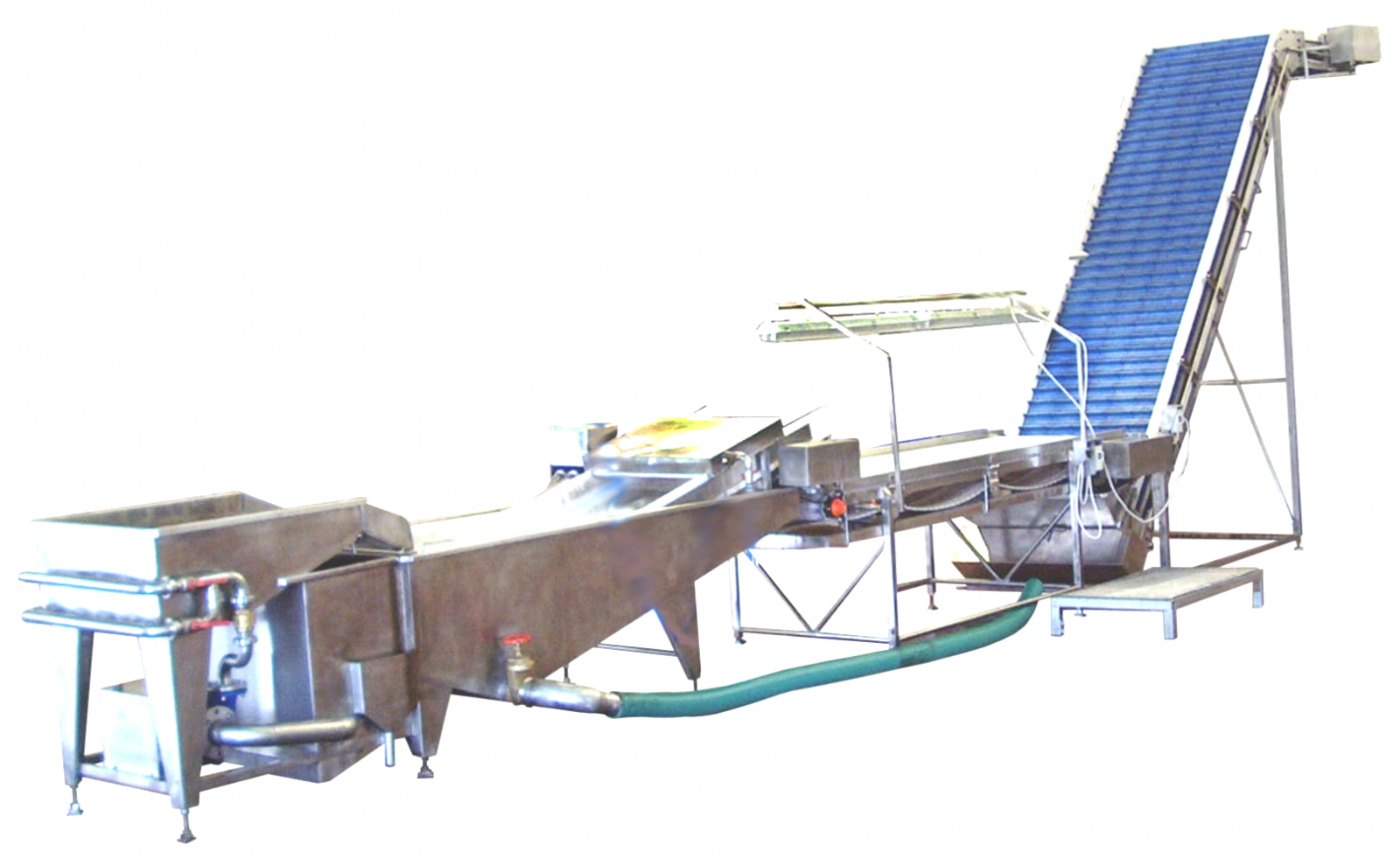

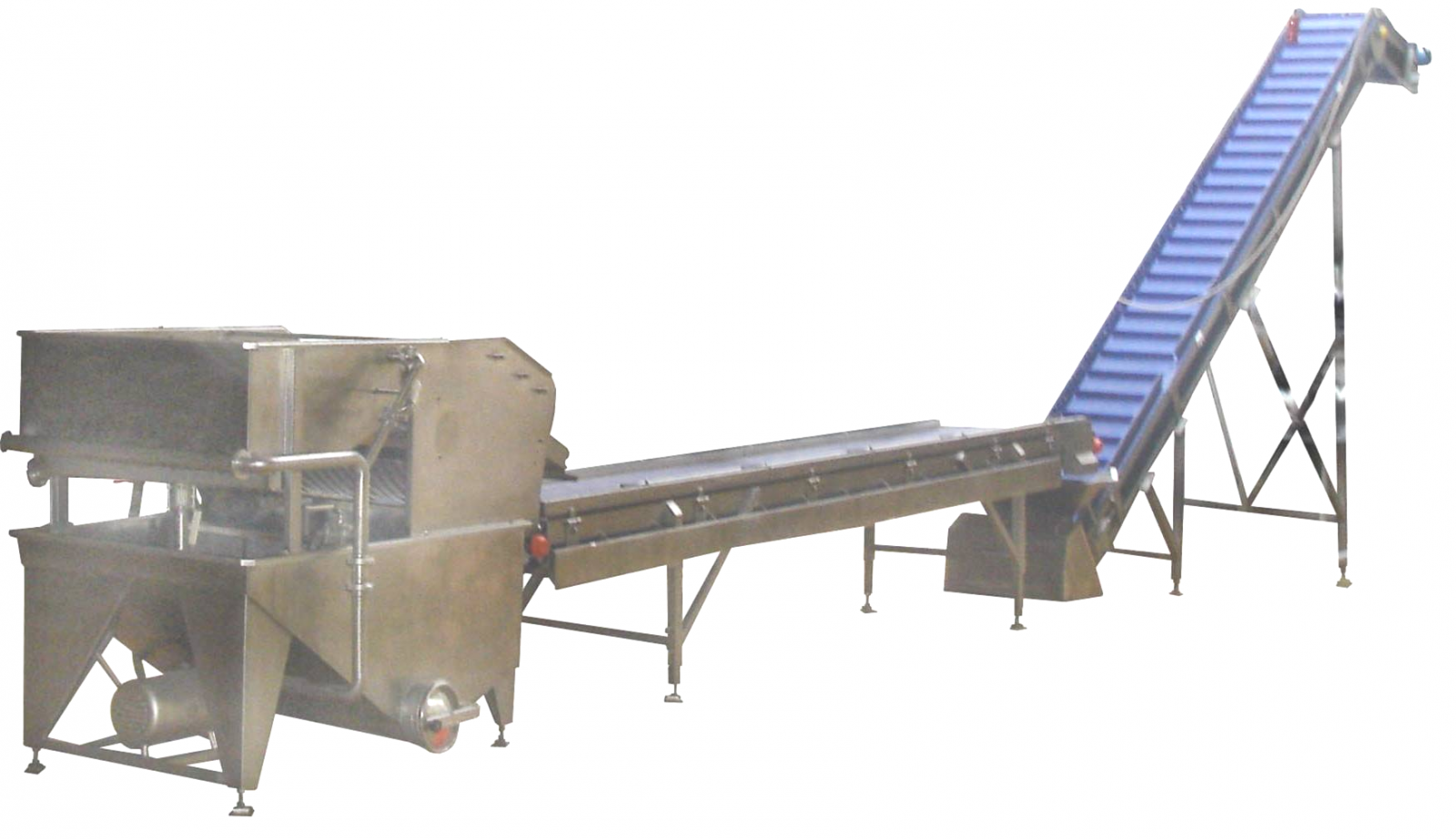

Данная линия обеспечивает мойку, инспекцию и подачу на скороморозильный туннель. Для мойки используются барботажно-вихревые моечные машины. На фото (линия  с левой стороны) процесс мойки разделен на несколько этапов.
Первичная с использованием рециркуляционной воды, далее мойка на перфорированной ленте в слое воды в барботере и окончательная мойка на ленте посредством орошающего чистой водой устройства.


Комплект оборудования состоит из подающего элеватора, моечной барботажно-вихревой машины, инспекционного конвейера и системы осушки продукта с помощью вентилятора над конвейерной лентой или вентилятора надвибростолом (вибрационная установка для отделения воды), при чем продукт тогда передвигается по щелевому виброситу  и поддается действию нагнетающего воздух вентилятора.
