Горизонтально-расточные станки

 Горизонтально-расточные станки
     Группа металлорежущих станков, предназначена для обработки заготовок крупных размеров в условиях индивидуального и серийного производства. На этих станках можно производить растачивание, сверление, зенкерование, нарезание внутренней и наружной резьб, обтачивание цилиндрических поверхностей, подрезку торцов, цилиндрическое и торцовое фрезерование. Иногда на расточных станках можно произвести окончательную обработку заготовки корпусной детали без перестановки ее на другие станки.
     Отличительной особенностью горизонтально-расточных станков является наличие горизонтального шпинделя, совершающего движение осевой подачи. В отверстии шпинделя закрепляется режущий инструмент — борштанга с резцами, сверло, зенкер, развертка, фреза и др.

Компания Johnford (Roundtop Machinery Industries Co., Ltd.) была основана в 1979 году и занимается разработкой и производством станков для металлообработки уже более 30 лет.
Компания обладает крупной производственной базой. На протяжении всего времени своего существования, компания Johnford ставила качество на первое место. Специалисты отдела исследований и разработки постоянно работают над улучшениями в конструкции станков, а также проводят анализ программного обеспечения для того, чтобы предоставить своим клиентам наилучшее качество. Строгий контроль качества ведется на всех этапах производства, с начала сбора станка и до проверки при первом запуске. Станки компании Roundtop Machinery Industries Co., Ltd. сертифицированы в соответствии с ISO 9001 и CE.

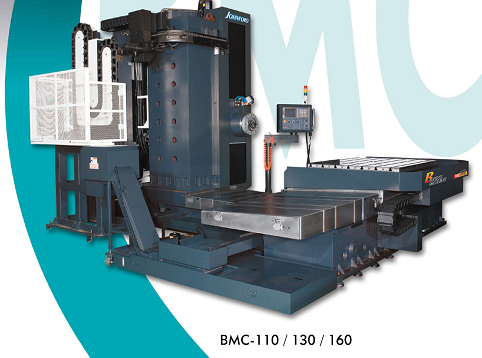

Горизонтально-расточной станок BMC-130

Технические параметры BMC 130
Диаметр выдвижного шпинделя 130 мм
Конус шпинделя BT #50
Диапазон оборотов шпинделя 10-2500 об/мин
Скорости шпинделя 4
Размер стола 1600х1800 мм
Наибольшая масса устанавливаемой заготовки 15000 кг
Дискрета 0,001˚
Ход по оси Х 3000 мм
Ход по оси У 2300 мм
Ход по оси Z 1600 мм
Ход по оси W 700 мм
Расстояние от торца шпинделя до центра стола 700-2300 мм
Расстояние от центра шпинделя до поверхности стола 0-2300 мм
X, Y, Z скорость подач 6000 мм/мин
X, Y, Z ускоренное перемещение 12000 мм/мин
Вращение стола 4 об/мин
Количество инструментов в магазине 60
Макс. вес инструмента 25 кг
Макс диаметр инструмента 200 мм
Макс длина инструмента 400 мм
Макс. диаметр инструмента при полном заполнении 125 мм
Мощность шпинделя 30/37 кВ
Габариты 7100х7200х4800 мм
Все станка 33000 кг




          Компания Lywentech Machinery Company (Lymco) занимается производством высококлассных станков с ЧПУ с 1993 года. Обширная линия продуктов, а также богатый опыт производства промышленного оборудования дает заказчикам возможность получить качественные решения производственных задач в различных областях: энергетика, железнодорожная сфера, автомобильная индустрия, авиация, строительная сфера и многое другое. Отличное знание продукта, постоянный контроль качества и профессиональная служба сервисной поддержки делают Lymco выдающимся производителем промышленного оборудования.

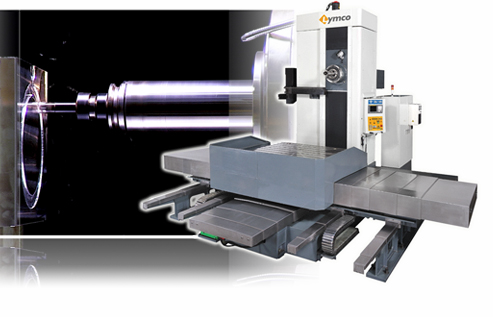

Горизонтально-расточной станок с крестообразной станиной CBA-135TR, CBA-135TR2, CBA-135TR3, CBA-135TR4

Технические характеристики CBA-135TR CBA-135TR2 CBA-135TR3 CBA-135TR4
Мощность шпинделя 45/37 кВт
Скорость шпинделя P: 5-2500 об/мин        Q:5-2000 об/мин
Конус шпинделя ISO 50/ BT 50
Диаметр шпинделя 135 мм
Диаметр пиноли 380 мм
Макс. крутящий момент на шпинделе 3227 Нм
Макс. осевое усилие на шпиндель 29400 Н
Ход по оси X 1500 мм 2000 мм 3000 мм 4000 мм
Ход по оси Y 1500 мм 1800 мм 2300 мм 2800 мм
Ход по оси Z 800 мм 1100 мм 1400 мм 1700 мм
Ход по оси W1 (ход шпинделя) 700 мм
Ход по оси W2 (ход пиноли) 350 мм
W1+W2 1050 мм
Размер поворотного рабочего стола 1250х1400 мм 1400х1600 мм 1600х1800 мм 1800х2000 мм
Т-образные пазы 22 мм х 7 шт 22 мм х 7 шт 22 мм х 9 шт 22 мм х 9 шт
Макс. нагрузка на стол 6500 кг 8500 кг 10000 кг 12000 кг
Индексирование стола 0.001˚ 0.001˚ 0.001˚ 0.001˚
Скорость быстрого поворота стола 0.8 сек 0.8 сек 0.8 сек 0.8 сек
Макс. осевое усилие 6480 Н 6480 Н 6480 Н 19600 Н
Быстрые подачи по осям XYZ = 8000 мм/мин W=3000 мм/мин
Скорость рабочей подачи XYZ = 1-5000 мм/мин
W= 1-3000 мм/мин
Скорость подачи пиноли 1-1500 мм/мин
Потребляемая мощность 70 Kva 70 Kva 70 Kva 70 Kva
Габариты станка (ДхШхВ) 5230х6640х3750 мм 5730х6950х4120 мм 6730х7250х4620 мм 7780х7550х5320
Масса станка 33400 кг 36300 кг 40000 кг 43700 кг
ЧПУ Fanuc, Siemens, Heidenhein
